Come usare un pin Pogo?
Introduzione di base del connettore PIN POGO
Il connettore Pogo Pin è una sonda a molla formata rivettando i quattro componenti di base di un ago (stantuffo), un tubo dell'ago (tubo), una molla (molla) e un nucleo di gomma (alloggiamento) attraverso apparecchiature di alta precisione. Viene anche chiamato pin pogo, ditale a molla, sonda a molla, caricatore a molla, connettore PogoPin. La parte inferiore dello stantuffo del Pogo Pin's è solitamente una struttura a superficie inclinata. La funzione della struttura a superficie inclinata è quella di garantire che il Pogo Pin mantenga l'ago (Plunger) a contatto con la parete interna del tubo dell'ago (Tube) durante il lavoro in modo che la corrente passi principalmente attraverso l'ago placcato in oro (Plunger) e il tubo dell'ago. (Tubo) per garantire la stabilità e la bassa impedenza del Pogo Pin.
Ti forniamo una serie di prodotti Pogo Pin. Nell'industria dei connettori, il pin pogo è una tecnologia di connessione speciale. Negli ultimi anni, questa tecnologia affidabile è stata accettata da alcuni produttori di fama mondiale e utilizzata con successo nei loro oltre cento prodotti elettronici, come batterie per telefoni cellulari, connessioni per antenne, sistemi di posizionamento GPS e computer portatili. , Apparecchiature per videogiochi, lampioni stradali, apparecchi acustici, ricevitori radio, ecc.
PARAMETRI DI BASE CONNETTORE POGO PIN
Perno pogo (stantuffo): ottone placcato in oro (C3604), lo spessore dello strato elettrolitico varia con le diverse applicazioni, in generale, nichelato 1,25~2,5um (convertito in 50~100u"), oro- placcato 0.125um~0.5um (convertito in 5u”~20u”).
Canna: ottone placcato in oro (C3604), lo spessore dello strato elettrolitico è diverso per le diverse applicazioni, in generale, nichelato 1,25~2,5um (convertito in 50~100u"), placcato oro 0,125um ~0.25um (convertito in 5u”~10u”).
Molla: acciaio inossidabile (SUS304) o filo di acciaio piano
Alloggiamento: PA46, PA9T, HTN, LCP (materiale privo di alogeni, classificazione antincendio UL94V-0)
Copertura (CAP): PA46, PA9T, HTN, LCP (materiale privo di alogeni, classificazione antincendio UL94V-0)

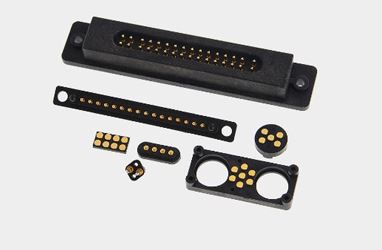

SPECIFICHE DEL PRODOTTO CONNETTORE POGO PIN
VANTAGGI DEL CONNETTORE POGO PIN
Design impermeabile di livello IPX6-IPX7
Piccolo fattore di forma
Resistenza alle alte temperature
Resistenza alla corrosione
Fornire un design personalizzato
Applicazione connettore POGO PIN
