Struttura del connettore pogo pin
Con lo sviluppo del mercato e l'aggiornamento della tecnologia del prodotto, sempre più consumatori non si limitano solo alla multifunzionalità del prodotto, ma perseguono anche un aspetto elegante e un aspetto piccolo e sottile. Ma per la produzione e la progettazione, un prodotto del genere rappresenta una sfida enorme per tutti gli ingegneri di prodotti elettronici. A causa dello spazio di progettazione strutturale e delle specifiche standard dei connettori, è difficile per gli ingegneri avere una buona scelta per completarlo. Inoltre, i perni pogo presentano ovvi vantaggi in termini di costo di assemblaggio, durata, ciclo di campionamento e costo nello spazio strutturale.
La funzione principale del pin pogo è la sovracorrente, che va da 20MA-10A. Principalmente, ci sono normative rigorose sui requisiti di diametro, altezza e placcatura del perno pogo.
L'ago del pogo pin richiede una superficie liscia in un piccolo emisfero rotondo. Requisiti di progettazione dell'ago per i perni pogo POGOPIN.

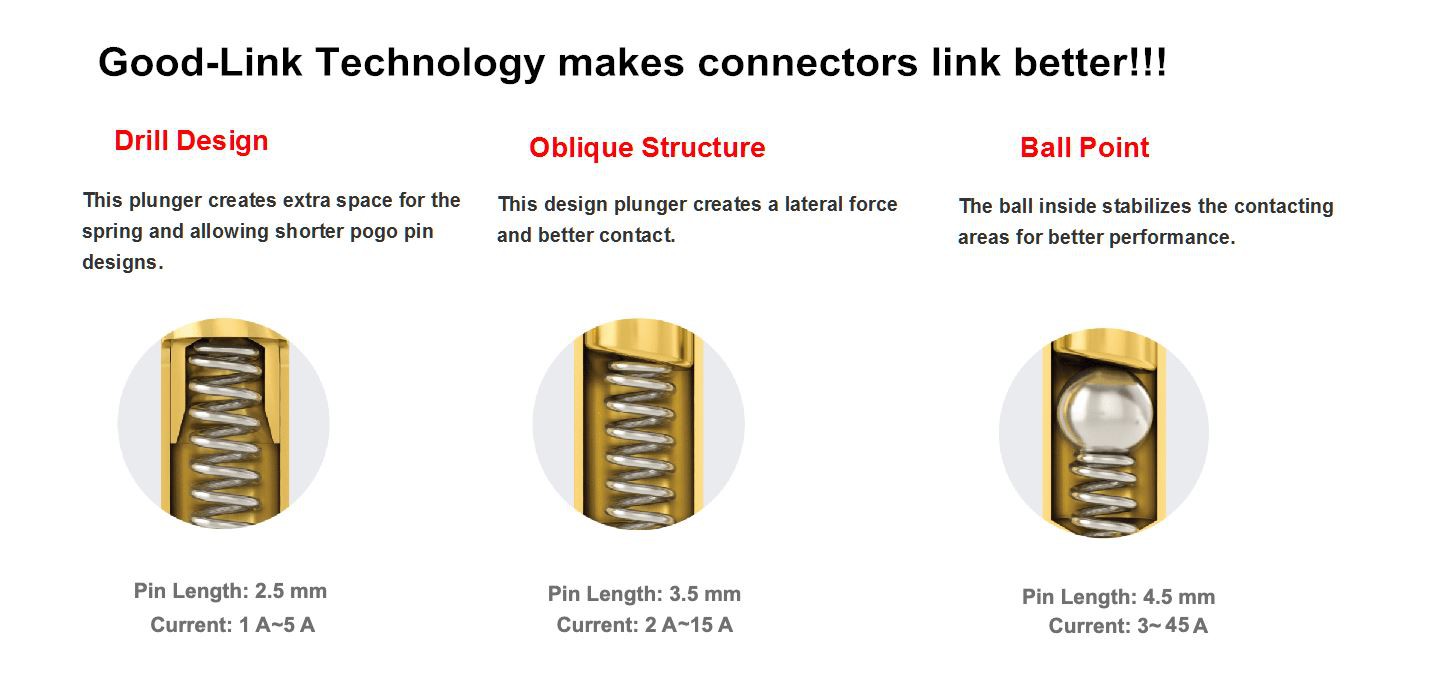

Smusso: per garantire che l'ago sia sempre a contatto con il tubo dell'ago durante il lavoro, Tyco Hanze ha tagliato l'estremità dell'ago a contatto con la molla in uno smusso. Questo concetto di design può garantire un'impedenza di contatto bassa e stabile per garantire la conduzione stabile del prodotto. Il design della perforazione posteriore è una buona scelta per connettori di piccole dimensioni, in grado di soddisfare i requisiti di elasticità dei clienti
La lunghezza della molla corrispondente di questo disegno può superare la lunghezza del tubo dell'ago. In caso di spazio limitato, il design della perforazione inversa può ottenere una corsa elastica stabile. Il design a fondo piatto non sarà inaccessibile a causa di determinate condizioni sulla struttura dell'ago e del tubo dell'ago, che faranno passare la corrente attraverso il tubo dell'ago e la parete del tubo dell'ago andrà dritta lungo la molla, che farà sì che la resistenza sia troppo grande e la tensione diminuirà in un grande arco.
Siamo un produttore di pogo pin, un'impresa high-tech che si concentra sulla connessione di precisione, sullo sviluppo tecnologico come nucleo e sull'integrazione di R& D, produzione e vendita.
