Come installare i pin pogo?
Analisi del problema dell'anomala placcatura in oro dei pin pogo nei connettori PIN POGO

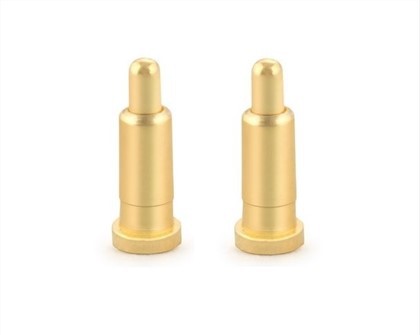

I pin dei pin pogo del connettore POGO PIN sono solitamente realizzati in ottone, che è un metallo molto attivo. Se esposto all'aria, reagisce con l'ossigeno nell'aria e la superficie si ossida.
Pertanto, i perni POGO PIN pogo devono essere placcati in superficie, più comunemente placcati in oro, nichelati, zincati, argentati, ecc. Oggi discuteremo alcuni dei problemi che i perni POGO PIN pogo incontreranno durante il processo di placcatura in oro.
Il processo di placcatura in oro svolge un ruolo importante nel rivestimento pogo pin POGOPIN. Allo stato attuale, la placcatura in oro viene ancora eseguita nei fori di un gran numero di componenti stenopeici mediante placcatura a botte e placcatura a vibrazione, ad eccezione di alcuni perni pogo di materiale che sono selettivamente placcati con oro. . Negli ultimi anni, la dimensione del connettore è diventata sempre più miniaturizzata e la qualità della placcatura in oro nel foro della porzione stenopeica è diventata più prominente. Anche i requisiti di qualità degli utenti per lo strato d'oro stanno diventando sempre più alti, e alcuni utenti hanno anche una qualità di aspetto sempre più alta dello strato d'oro. Anche a livelli molto critici, questi problemi di qualità comuni possono sempre migliorare la qualità della placcatura in oro del connettore per garantire la qualità della placcatura in oro del connettore. Le ragioni di questi problemi di qualità sono discusse una per una.
1. Il colore dello strato placcato in oro del perno pogo è anormale. Il colore dello strato placcato in oro del perno della molla è incoerente con il colore dello strato d'oro ordinario, oppure lo strato d'oro di diverse parti dello stesso prodotto ausiliario ha un colore diverso. Questo è uno dei problemi più comuni con la galvanostegia.
2. L'influenza delle impurità nella materia prima placcata in oro pogo pin
Quando le impurità introdotte nella soluzione di placcatura superano la tolleranza della soluzione di placcatura in oro, il colore e la luminosità dello strato d'oro saranno rapidamente influenzati. Se influenzato da impurità organiche, lo strato d'oro apparirà opaco. Il film è molto scuro e la posizione dei capelli non è fissa. Se le impurità metalliche interferiscono, l'intervallo effettivo della densità di corrente sarà ristretto. Il test della cella di Hall mostra che la densità di corrente della provetta non è luminosa all'estremità inferiore o piastra all'estremità alta e non placcata all'estremità inferiore. Riflettendo che la galvanostegia è rossa o addirittura annerita, il cambiamento di colore nel buco è più evidente.
3. La densità di corrente placcata in oro del perno pogo è troppo alta.
Poiché l'area totale della parte placcata è calcolata in modo errato, il valore è maggiore della superficie effettiva, quindi la quantità di corrente di placcatura in oro è troppo grande, o quando si utilizza la placcatura in oro, l'ampiezza della placcatura in oro è troppo piccola per cristallizzare tutta o parte della placcatura in oro nella scanalatura, e visivamente Guarda l'oro. Questo livello è rosso.
Il metodo di installazione del pin pogo è:

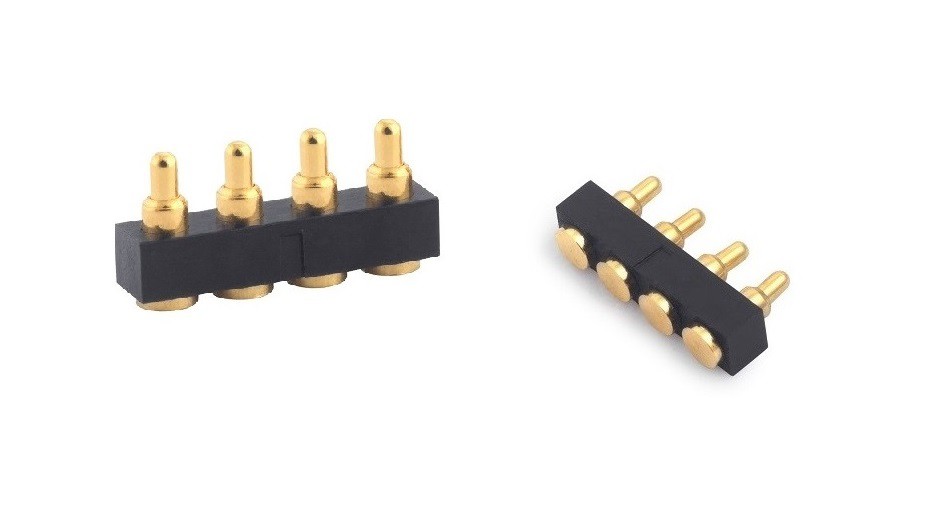

1. Montaggio superficiale
Il perno pogo è solitamente installato stabilmente e il fondo del tubo dell'ago è un design a fondo piatto, quindi possiamo usare un pacchetto verticale o orizzontale, che rende più facile saldare con il PCB. Inoltre, alcuni aghi hanno perni di localizzazione all'estremità, quindi non c'è offset e funzionerà meglio.

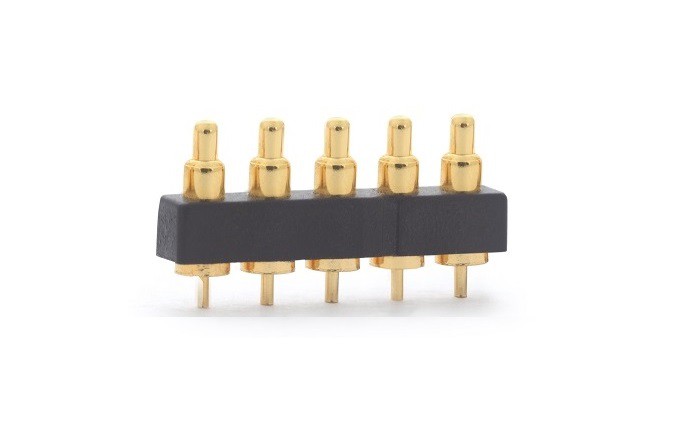

2. Metodo di installazione della coda di saldatura diritta
Pacchetto plug-in ordinario per una facile saldatura. Inoltre, utilizziamo spesso pacchetti plug-in di coda, che offrono anche ai produttori di pin pogo più opzioni in termini di utilizzo dello spazio.
3. Installazione flottante
Adotta principalmente un design a doppio effetto a doppia testa, che è più adatto per il collegamento senza pressione di saldatura, consentendo agli ingegneri di avere una maggiore flessibilità di spazio quando si effettuano connessioni bidirezionali da scheda a scheda.
Esistono molti altri metodi di installazione per i pin POGO PIN pogo. Dobbiamo anche scegliere in base alla nostra situazione reale.
