Antenna per auricolari Bluetooth TWS
Il motivo principale per cui le cuffie Bluetooth sono così popolari è che sono wireless e si liberano delle catene dei cavi delle cuffie cablate. Gli auricolari Bluetooth trasmettono segnali attraverso le onde radio, quindi il design dell'antenna è molto importante. Questo articolo introduce brevemente i tipi comuni di antenne utilizzati nei prodotti digitali palmari.
1. Antenna PCB.
L'antenna PCB è un'antenna composta direttamente da lamina di rame sul circuito stampato, che presenta i vantaggi di basso costo, elevata stabilità del lotto e nessun debug nella produzione. Lo svantaggio è che è adatto solo per una singola banda di frequenza e, poiché è composto da un foglio di rame PCB, la posizione dell'antenna è relativamente limitata. Inoltre, l'antenna PCB generalmente richiede un'ampia area di headroom e anche le dimensioni dell'antenna stessa sono grandi. Le antenne PCB sono ampiamente utilizzate in laptop, TV box, ecc. Le antenne PCB nelle cuffie Bluetooth sono mostrate nella figura seguente:
2. Antenna in ceramica.
L'antenna in ceramica è un'antenna miniaturizzata adatta per dispositivi Bluetooth. Occupa poco spazio e ha buone prestazioni. Ha una larghezza di banda stretta ed è difficile ottenere più bande di frequenza. Può migliorare efficacemente l'integrazione della scheda madre e ridurre la restrizione dell'antenna sull'ID.; Il progetto deve essere importato all'inizio della definizione della scheda. Le antenne in ceramica sono suddivise in antenne in ceramica a blocchi e antenne in ceramica multistrato:
Antenna a blocco: L'intero corpo ceramico viene sinterizzato ad alta temperatura e quindi la parte metallica dell'antenna viene stampata sulla superficie del blocco ceramico.
Antenna multistrato: la cottura adotta il metodo di co-cottura a bassa temperatura per dire che le ceramiche multistrato sono impilate e allineate e quindi sinterizzate ad alta temperatura, quindi il conduttore metallico dell'antenna può essere stampato su ogni strato dielettrico ceramico in base ai requisiti di progettazione, in modo che possa ridurre efficacemente le dimensioni dell'antenna e possa raggiungere lo scopo di nascondere l'antenna.
Poiché la costante dielettrica della ceramica stessa è superiore a quella del circuito stampato, l'uso di un'antenna in ceramica può ridurre efficacemente le dimensioni dell'antenna garantendo al contempo le prestazioni dell'antenna. Lo svantaggio delle antenne in ceramica è che hanno problemi di consistenza, sono grandi e sono anche limitate quando posizionate. Le antenne in ceramica sono le più utilizzate nei prodotti IoT, come le antenne GPS e le antenne Bluetooth.
3. Antenna LDS.

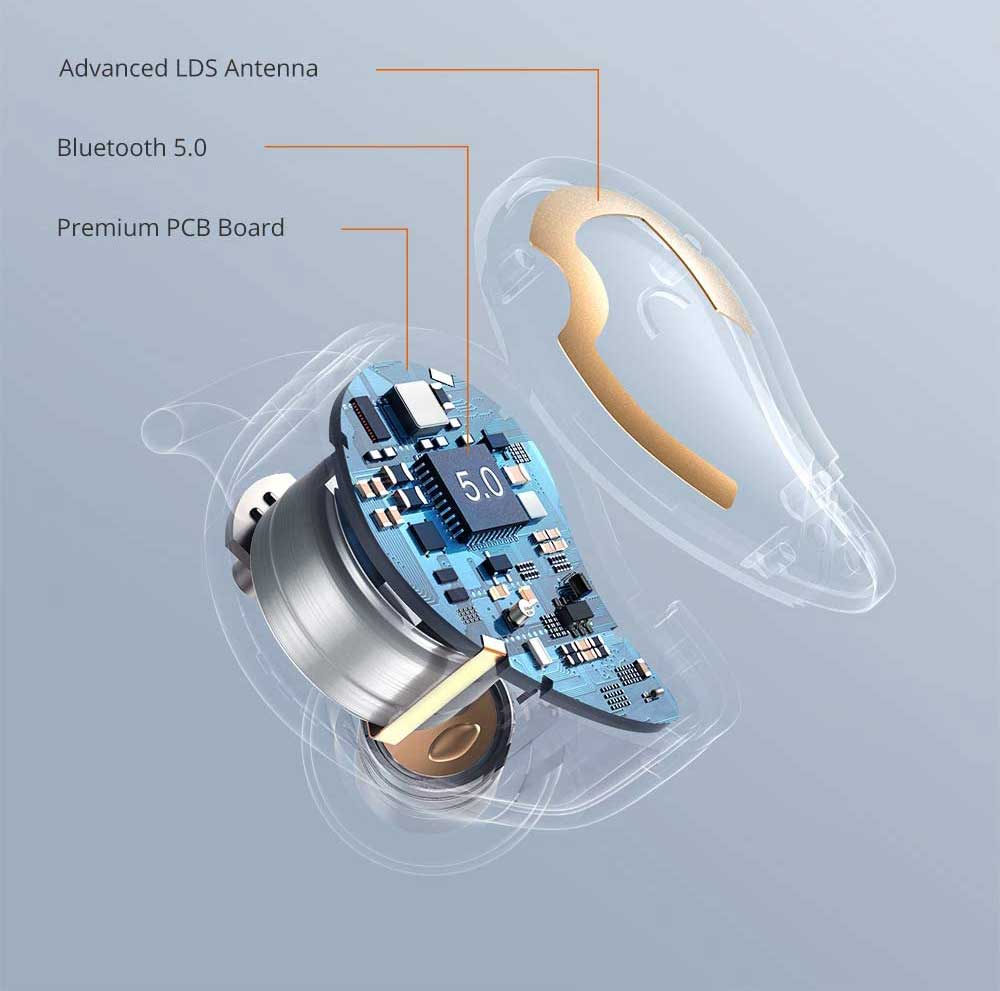

La tecnologia dell'antenna LDS è una tecnologia di strutturazione diretta del laser, che utilizza un computer per controllare il movimento del laser in base alla traiettoria del modello conduttivo e proietta il laser sul dispositivo di plastica tridimensionale stampato. Entro pochi secondi, lo schema del circuito viene attivato. Il suo principio è simile a un'antenna PCB, la differenza è che LDS utilizza la forma dell'antenna per proiettare un laser su un involucro di plastica e la placcatura elettrolitica per formare un'antenna metallica in pochi secondi. Il più grande svantaggio dell'antenna LDS è il costo elevato e il processo complicato. Il più grande vantaggio è che l'antenna può essere posizionata direttamente sul retro dell'involucro in modo che l'area libera dell'antenna sia ampia e l'efficienza dell'antenna sia elevata. Attualmente è ampiamente utilizzato negli smartphone di fascia alta, negli orologi/cinturini intelligenti e nelle cuffie Bluetooth.
