Saldatura a rifusione e saldatura a onda nel progetto Pogo Pin
In generale, i connettori Pogo Pin utilizzano due metodi di saldatura: saldatura a rifusione e saldatura ad onda.
La saldatura a riflusso si riferisce alla spazzolatura di una pasta saldante sulla superficie delle piazzole (piastre di contatto) della scheda PCB. Dopo aver collegato uno o più componenti elettronici, la saldatura viene eseguita riscaldando in un forno di rifusione a più temperature per ottenere un legame a polimerizzazione permanente.
I prodotti elettronici digitali di oggi si stanno sviluppando nella direzione di ultra-piccoli, ultra-fini e ultra-sottili. Lo spazio di progettazione della struttura interna sta diventando sempre più compatto, il layout di progettazione della scheda PCB sta diventando sempre più compatto, i prodotti terminali vengono aggiornati sempre più velocemente e il volume delle vendite è in aumento. Sta diventando sempre più alto e la saldatura ad onda e la saldatura a mano non sono state in grado di soddisfare il suo sviluppo. Solo utilizzando la tecnologia di saldatura a rifusione è possibile eseguire la produzione di patch SMT ad alta precisione, alta efficienza e alta qualità. I connettori Pogo Pin sono ampiamente utilizzati nei terminali mobili elettronici di consumo e nei prodotti elettronici industriali grazie alle loro dimensioni ridotte, durata elevata, corrente elevata, aspetto gradevole e design strutturale conveniente per i progettisti.
I connettori Pogo Pin sono disponibili in due modi:

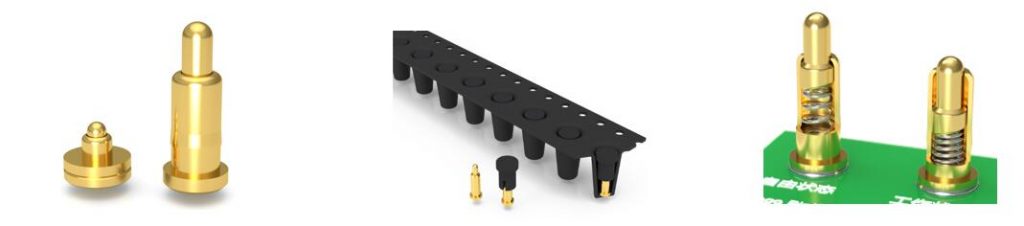

Il primo è il tipo di patch a fondo piatto, che è montato sulla superficie del pad PCB. La chiamiamo tecnologia a montaggio superficiale SMT, come mostrato di seguito:

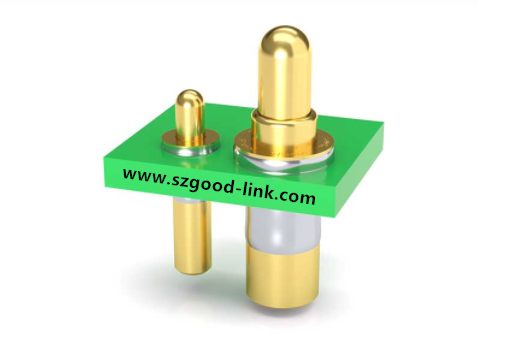

Il secondo è il perno con il perno di coda inserito nella saldatura patch del foro della scheda PCB, la chiamiamo saldatura patch SMT plug-in, che è anche un tipo di saldatura a rifusione. Lo scopo dell'utilizzo di questo metodo è di migliorare la forza di presa dei componenti. È più saldamente legato alla scheda PCB. Come mostrato di seguito:
2. Saldatura ad onda
La saldatura a onda è un processo di saldatura di componenti con saldatura fusa che forma creste d'onda di saldatura. Questo metodo di saldatura richiede prima l'inserimento dei pin dei componenti nei fori del PCB. La saldatura a onda è adatta per componenti elettronici a spina plug-in per impieghi gravosi, ma non per componenti elettronici a peso proprio. Saldatura molto leggera e senza pin di componenti elettronici SMD.
