Connettore Pogo Pin ad angolo retto a 6 pin
Connettore Pogo Pin ad angolo retto a 6 pin
Connettore a pin Pogoè profondamente amato dagli ingegneri e dalle società di soluzioni interattive uomo-macchina.
Ben adattato alle esigenze di fascia alta del mercato, è ampiamente utilizzato in connettori magnetici, apparecchiature mediche, apparecchiature di sicurezza, computer digitali (tablet, laptop, apparecchiature audiovisive), cuffie Bluetooth TWS, dispositivi indossabili intelligenti (cinturini, orologi, VR , AR) ), casa intelligente, serrature intelligenti, fotocamere intelligenti, robot intelligenti, sigarette elettroniche, droni, ricarica condivisa, dispositivi di stampa, dispositivi GPS, comunicazioni 5G, veicoli a nuova energia, antenne a radiofrequenza, automazione e apparecchiature industriali; modelli aerospaziali, elettronica militare e comunicazioni, ecc.;
Materiali e placcatura per il nostro connettore Pogo Pin ad angolo retto a 6 pin
EranoaSocietà tecnologica cinese e produttore originale che produce connettori POGO PIN di alta qualità che integrano progettazione, ricerca e sviluppo, produzione, galvanica, assemblaggio, imballaggio e vendita.
| Materiali e placcatura per pin Spring Pogo | |||
| stantuffo | Materiale | Be Cu | Materiale più utilizzato per sonda a molla per semiconduttori. |
| Materiale | Lega Pd | Efficace per la migrazione anti-saldatura. Non è necessaria la placcatura. | |
| Placcatura | Au lega | La durezza è superiore alla placcatura Au(Gold) ed è efficace per la migrazione anti-saldatura. | |
| Placcatura | Au(Oro) | Buona conducibilità elettrica. | |
| Barile | Materiale | Rame | Ottone, Bronzo fosforoso, Nickel Silver, BeCu |
| Materiale | Lega | Barile sviluppato da noi stessi. Il diametro esterno è disponibile da {0}},11 a 0,42 mm | |
| Placcatura | Au(Oro) | Buona conducibilità elettrica. | |
| Molla | ― | Filo di acciaio per molle (SWP) （Filo musicale） | Temperatura di esercizio: -45~125 gradi |
| ― | Filo di acciaio inossidabile (SUS) | Temperatura di esercizio: -45~140 gradi | |
| ― | Filo di acciaio inossidabile per alte temperature | Temperatura di esercizio: -45~200 gradi, sviluppato da ZZTKJ. | |

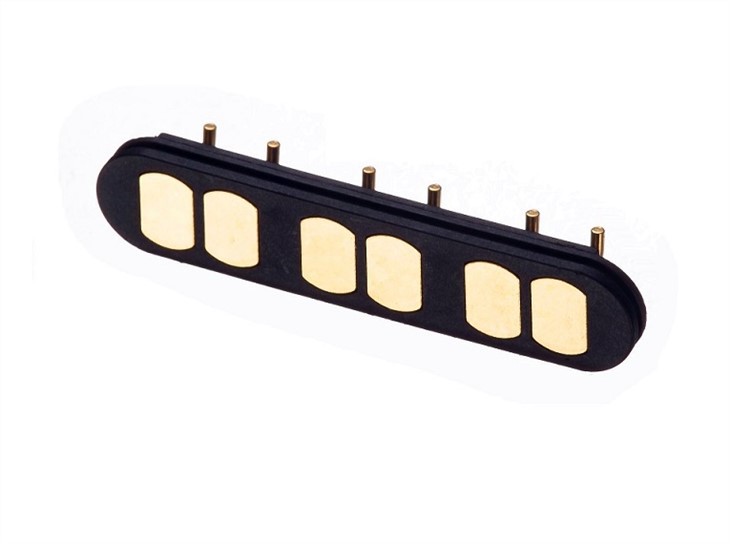

Connettore Pogo Pin ad angolo retto a 6 pin
Un connettore ad angolo retto appartiene al campo tecnico dei connettori e mira a risolvere il problema dei grandi volumi nella tecnica nota, comprendente un guscio, una base, un moschettone a forma di foglio, un elemento di fissaggio e un'anima isolante in gomma, lo stesso numero di terminali femmina e terminali a quattro pin.
Il guscio è una struttura a parete sottile a forma di "D", l'anima isolante in gomma è riempita nel guscio sul lato vicino alla base, il terminale femmina e il terminale a quattro pin sono collegati elettricamente e disposti nel guscio e il base ad angolo retto, e l'estremità del terminale femmina è nel guscio, solo i fori di collegamento sono esposti dopo essere stati coperti dall'anima in gomma isolante, i terminali a 6 pin sono nella base, il guscio è fissato sulla base, il foglio le fibbie sono disposte simmetricamente su entrambi i lati della base e le estremità delle fibbie delle fibbie del foglio Parallelamente alla base, ci sono due elementi di fissaggio, che passano a turno attraverso l'involucro, la base e la fibbia a forma di foglio sono fissate nell'installazione posizione, e la fibbia a foglio e il terminale a quattro pin sono più alti del lato della base che è perpendicolare alla custodia, e la femmina I terminali sono disposti su tre file e i terminali a quattro pin sono disposti in due righe.
Processo di fabbricazione del connettore Pogo Pin ad angolo retto a 6 pin:

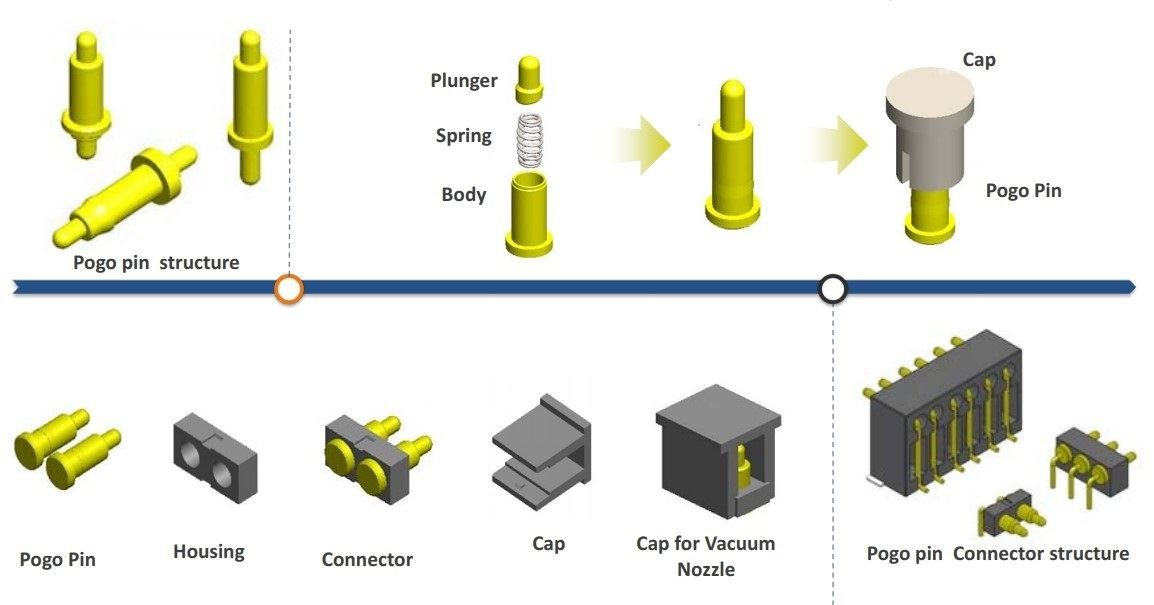

Un perno a molla di base è composto da 3 parti principali: uno stantuffo, una canna e una molla. Connettore pin pogo passo 2,54 mm.
6 pin ad angolo retto connettore pogo pin pogo pin stantuffo

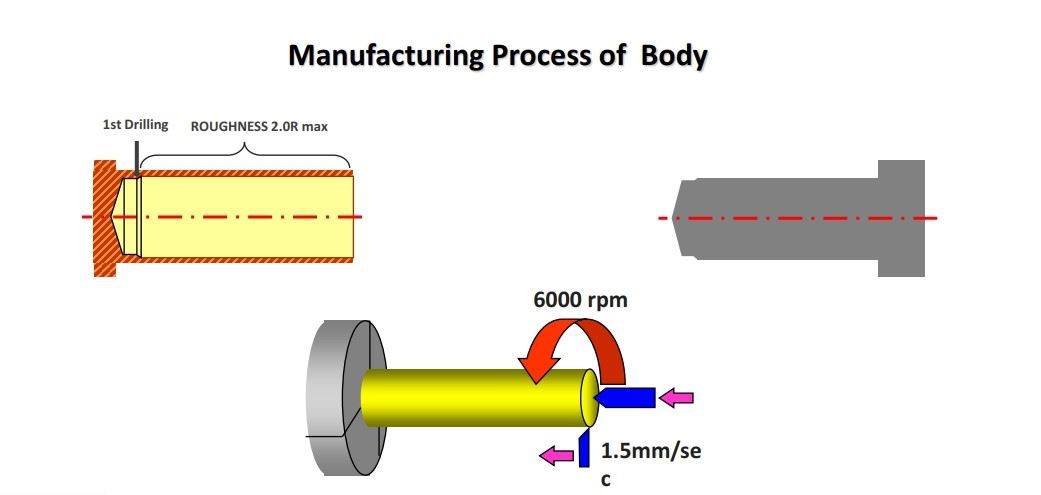

6 pin ad angolo retto Pogo Pin Connector corpo pin pogo chiamato anche Barrel
Processo della catena di montaggio del connettore Pogo Pin ad angolo retto a 6 pin:
Imballaggio e certificato:
Altri connettori maschio e femmina:
Il nostro portafoglio di connettori ad angolo retto ti offre la flessibilità di progettazione necessaria per risolvere problemi di prestazioni specifici. Puoi prendere in considerazione i nostri connettori backplane ad alta velocità per applicazioni di trasporto server, switch, router e fibra ottica.
Applicazioni:
Applichiamo la nostra esperienza di progettazione dell'integrità del segnale a livello di sistema a ogni prodotto ad alta velocità per ottenere le migliori prestazioni dal connettore. Le capacità di modellazione e simulazione che acquisiamo nei nostri laboratori.I nostri prodotti pogo pin sono stati ampiamente utilizzati con successo in aree di prodotto: smartwearable, auricolari Bluetooth TWS, altoparlanti Bluetooth, case intelligenti, smartphone, comunicazioni 5G, apparecchiature mediche, prodotti elettronici portatili, ecc.
