TWS auricolare ricarica pogo pin
I contatti metallici nella scatola di ricarica TWS sono chiamati Pogo Pin in inglese. In questo capitolo, parleremo del design del ditale. Alcuni produttori lo mettono su una piccola scheda da solo, e la maggior parte di loro ancora direttamente a bordo del ditale sulla scheda madre. Sulla scatola di ricarica degli auricolari TWS, abbiamo visto ditali di varie specifiche, tra cui 2, 3, 5 e così via. Quindi a cosa servono questi ditali?

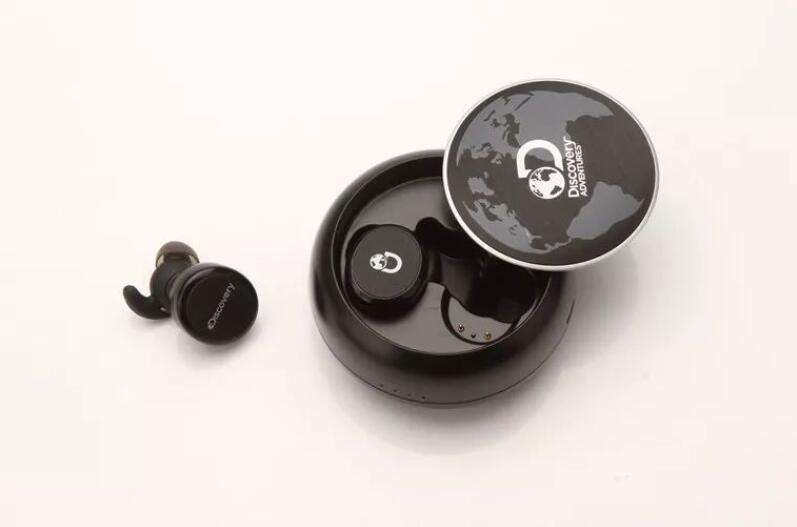

Due pin pogo di ricarica
Il più comune sul mercato, questo design può soddisfare le rigide esigenze di ricarica delle cuffie TWS. I due ditali sono rispettivamente positivi e negativi e vengono utilizzati per trasferire l'alimentazione del vano batteria della scatola di ricarica TWS all'auricolare.
Anche il design di tre pin pogo è più comune. Il design della soluzione viene utilizzato per la comunicazione tra la scatola degli auricolari e l'auricolare. La scatola degli auricolari conosce lo stato di carica dell'auricolare, corrisponde al codice e comprende lo stato dell'auricolare. Per i test della linea di produzione, è possibile utilizzare l'interfaccia MicroUSB/USB-C sulla scatola delle cuffie e l'apparecchiatura di test automatico per testare gli indicatori completi della cuffia.
Questo design di cinque ditali tiene conto dei due scopi di cui sopra e ha più funzioni. Questo tipo di design può essere visto solo negli auricolari Bluetooth TWS di fascia alta, che sono relativamente rari. Oltre ai requisiti di tre ditali per la progettazione dello schema e il test della linea di produzione, può essere utilizzato anche per funzioni come la trasmissione dei dati nella memoria interna dell'auricolare e l'aggiornamento del firmware dell'auricolare.
