La differenza tra il tipo Pogo Pin e il connettore shrapnel

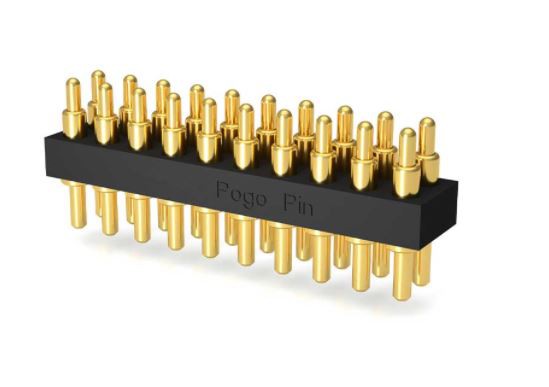

I connettori della batteria comunemente usati sono in due forme: tipo Pogo Pin e tipo shrapnel. Il connettore della batteria ampiamente utilizzato nei telefoni cellulari è del tipo a ditale, che presenta i seguenti vantaggi rispetto al connettore della batteria del tipo a schegge.
Quando il connettore a pin Pogo viene confrontato con il connettore di tipo shrapnel della stessa dimensione, la quantità di compressione è elevata e il contatto è stabile. Il connettore della batteria a pin Pogo ha una compressione di lavoro più efficace rispetto al connettore a molla, garantendo la stabilità del contatto.

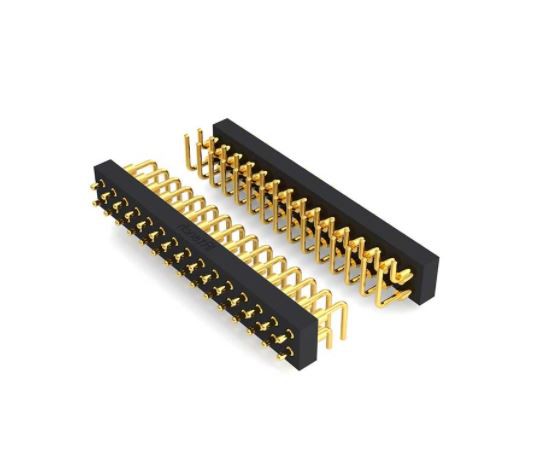

Rispetto al tipo a ditale e al tipo a schegge che utilizzano la stessa quantità di compressione, il connettore di tipo a ditale occupa meno spazio sulla scheda PCB. Quando la posizione di lavoro è 4 mm e la compressione è 1 mm, il connettore a pin Pogo occupa meno spazio sulla scheda PCB. È possibile ridurre lo spessore e la miniaturizzazione del corpo.
Quando compresso, la posizione del punto di contatto del connettore del ditale rimane invariata, il che può mantenere un punto di connessione stabile e ottenere prestazioni elettriche stabili. Il tipo di ditale è 20.000 volte e il tipo di schegge è 5.000 volte. La durata del connettore della batteria di tipo pin Pogo è maggiore di quella del tipo a schegge. La forma del gel di plastica e la combinazione del pin Pogo possono essere impostati liberamente, quindi la libertà di design è più evidente.
Attraverso l'analisi comparativa di cui sopra, il connettore a pin Pogo presenta molti vantaggi rispetto al tipo shrapnel: può sfruttare appieno lo spazio della scheda PCB; il connettore di tipo a ditale può garantire un'elevata pressione di contatto iniziale, stabile rispetto al precedente connettore per schegge. Pressione di contatto; i connettori a ditale hanno una vita lavorativa maggiore rispetto ai connettori a molla; elevato grado di libertà progettuale. Nella progettazione di nuovi modelli futuri, si raccomanda che i connettori della batteria siano tutti connettori della batteria del tipo a ditale.
