Introduzione dell'antenna per cuffie Bluetooth True Wireless (TWS).

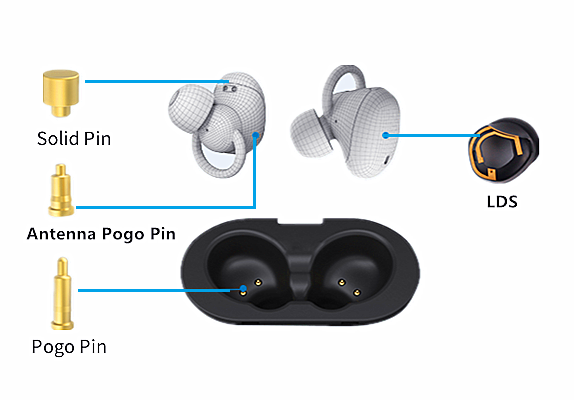

Negli ultimi anni, il mercato delle cuffie Bluetooth true wireless (TWS) è stato estremamente caldo e vari produttori di telefoni cellulari hanno lanciato i propri prodotti per cuffie TWS; basta mostrare l'importanza attribuita a questo mercato. Nell'ultimo articolo abbiamo introdotto il pin di ricarica del vano di ricarica delle cuffie true wireless (TWS). Oggi presenteremo brevemente la parte dell'antenna. Discuteremo l'importanza dell'antenna nell'auricolare TWS, l'introduzione dell'antenna Bluetooth dell'auricolare TWS e come sceglierne tre durante la progettazione dell'auricolare TWS. In un aspetto, condividi il ruolo, i tipi e le scelte di design dell'antenna Bluetooth dell'auricolare TWS.
L'importanza delle antenne per cuffie TWS
Dalle radio vecchio stile agli attuali altoparlanti intelligenti, dai "fratelli maggiori" agli smartphone, dai tradizionali auricolari Bluetooth agli auricolari true wireless TWS. Nello sviluppo della tecnologia dell'elettronica di consumo, l'antenna è un firmware importante. Con la nascita del concetto di Internet of Everything, il ruolo dell'antenna è ancora più importante per le case intelligenti, i veicoli intelligenti e i dispositivi indossabili intelligenti da collegare e controllare da un'unica macchina.

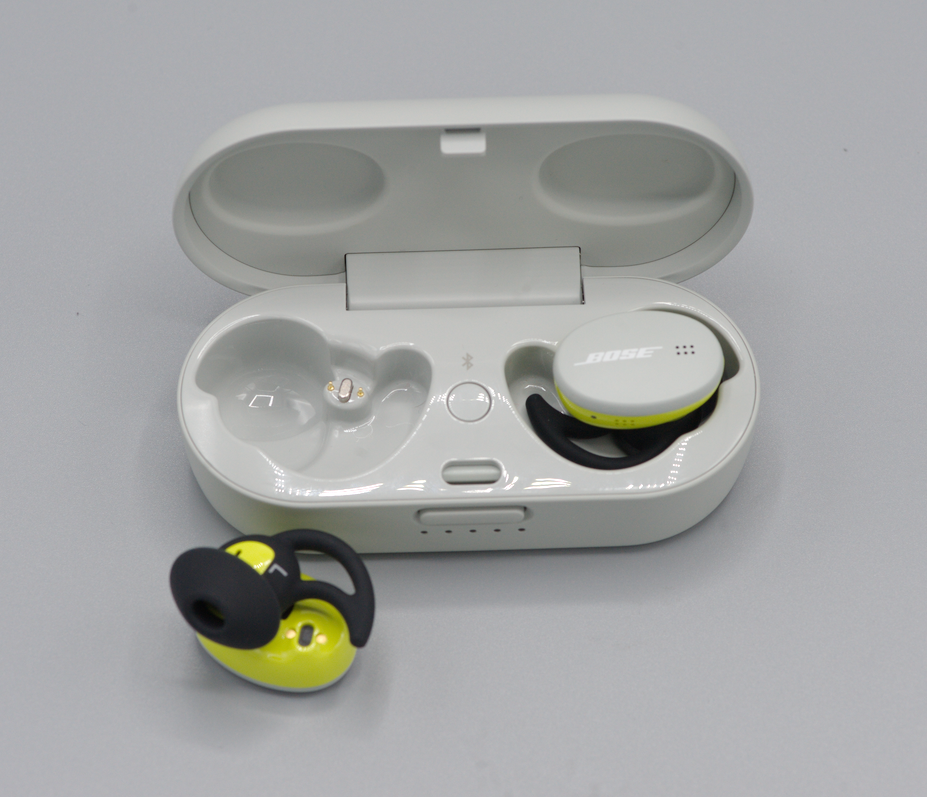

Gli auricolari TWS sono auricolari True Wireless Stereo. Il metodo di utilizzo principale consiste nel connettersi con dispositivi mobili come telefoni cellulari e computer tramite la frequenza radio Bluetooth e quindi trasmettere informazioni audio agli auricolari, quindi decodificarli e inviarli all'estremità dell'auricolare. In questo processo, l'antenna Bluetooth deve fungere da "torre" per comunicare tra le due parti ed eseguire i compiti di invio e ricezione. Pertanto, nell'auricolare TWS, il chip Bluetooth e l'antenna Bluetooth si completano a vicenda, per realizzare la riproduzione musicale trasmessa in modalità wireless ed evitare le catene dei cavi.
Cuffia TWS Introduzione all'antenna Bluetooth

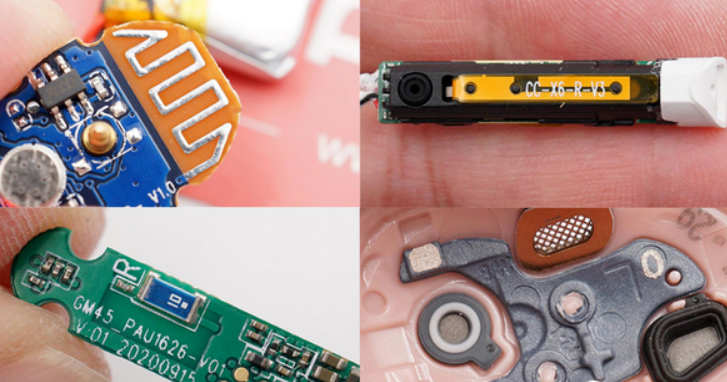

Come importante firmware dell'auricolare TWS, l'attuale sviluppo dell'antenna Bluetooth è relativamente maturo. Esistono principalmente quattro tipi di antenne integrate per PCB, FPC, ceramiche e LDS. Considerare l'aspetto del prodotto auricolare TWS, i requisiti della banda di frequenza e il costo per scegliere il tipo di antenna più adatto.
1. Antenna di bordo PCB
Come suggerisce il nome, l'antenna di bordo PCB è un tipo di antenna che viene disegnata direttamente sulla scheda PCB. È ampiamente utilizzato nei circuiti dei moduli a frequenza singola come moduli Bluetooth, moduli WIFI e moduli ZIGBEE. Negli auricolari TWS, a causa della limitazione del volume, l'applicazione dell'antenna Bluetooth di bordo è relativamente rara.
Le antenne PCB integrate possono essere progettate e implementate dai fornitori di schede PCB, che sono equivalenti alla parte circuitale della scheda.
Vantaggi: l'antenna di bordo del PCB non necessita di più debugging e può essere disegnata direttamente sul PCB senza costi.
Svantaggi: l'area richiesta è ampia, la direzionalità è relativamente singola, adatta solo per una singola banda di frequenza, la consistenza di diversi lotti di antenne è relativamente scarsa e l'abilità anti-interferenza è scarsa.
2. Antenna FPC
L'antenna FPC si è evoluta dall'antenna di bordo PCB. A causa della limitazione del volume dell'auricolare TWS, lo spazio sulla scheda madre interna non può ospitare l'antenna. L'antenna FPC equivale a rimuovere il circuito dell'antenna dal PCB e utilizzare altri metalli esterni per rendere l'antenna un componente separato. In modo che possa essere posizionato meglio nello spazio interno dell'auricolare TWS.
L'antenna FPC può essere realizzata dalla fabbrica di schede PCB della scheda morbida e del materiale flessibile.
Vantaggi: applicabile alla maggior parte dei piccoli prodotti elettronici, anche le bande di frequenza che possono essere realizzate sono ricche, le prestazioni sono migliori e il costo è inferiore.
Svantaggi: ogni prodotto deve essere sottoposto a debug individualmente e patchato manualmente.
3. Antenna LDS
L'antenna LDS è un ulteriore aggiornamento dell'antenna FPC. Sebbene l'antenna FPC sia stata in grado di utilizzare lo spazio interno dell'auricolare in larga misura, ha comunque bisogno di un piano piatto per fissarla.
L'antenna LDS utilizza la tecnologia di stampaggio diretto laser, che utilizza la tecnologia laser per formare direttamente modelli di antenne metalliche su staffe, piastre di copertura, ecc., Che possono essere laserate sulle superfici irregolari all'interno degli auricolari, utilizzando ulteriormente lo spazio interno degli auricolari.
I produttori di antenne LDS per l'elaborazione laser, la tecnologia laser e la tecnologia galvanica possono supportarlo.
Vantaggi: tutte le direzioni possono essere supportate e hanno una forte accettabilità.
Svantaggi: il costo è più costoso e ci sono requisiti speciali per il materiale della superficie esterna del prodotto.

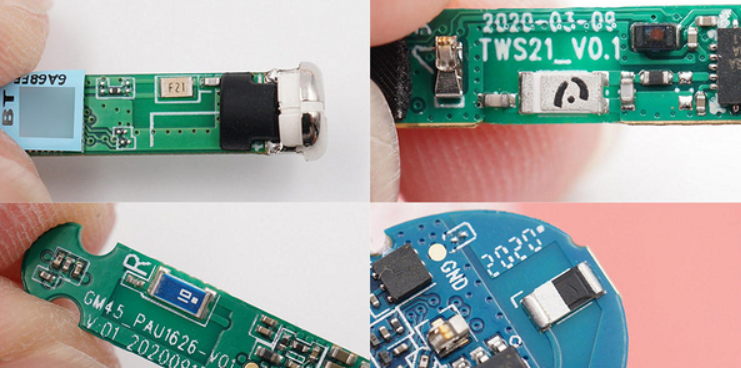

4. Antenna in ceramica
L'antenna in ceramica è un altro prodotto di antenna ampiamente utilizzato nei dispositivi con modulo Bluetooth. Prende il nome dall'uso di conchiglie in ceramica. È principalmente diviso in due tipi: antenna in ceramica a blocchi e antenna in ceramica multistrato.
L'antenna in ceramica a blocchi serve a stampare la parte metallica dell'antenna sulla superficie ceramica veloce e l'antenna in ceramica multistrato può essere stampata su ogni strato dielettrico ceramico in base ai requisiti di progettazione, riducendo così le dimensioni dell'antenna.
Vantaggi: dimensioni ridotte, facile applicazione, basso costo, buone prestazioni e ingombro ridotto.
Svantaggi: i requisiti per l'area libera sono relativamente elevati, la direzionalità è relativamente singola e ci sono requisiti per la posizione di posizionamento.
Abbiamo appreso dal precedente smantellamento degli auricolari TWS che, a causa dei limiti di volume, le antenne PCB integrate sono utilizzate relativamente raramente negli auricolari TWS. Scegli in base alle esigenze dei tuoi prodotti, non esiste una tipologia di utilizzo fissa.
Come scegliere l'antenna giusta
Teoricamente parlando, in termini di costo, le antenne PCB e FPC costano meno, le antenne in ceramica sono moderate e le antenne LDS sono più costose; e in termini di utilizzo dello spazio, le antenne LDS sono le più flessibili e possono sfruttare appieno lo spazio interno dell'auricolare.
In termini di prestazioni, le capacità di invio e ricezione delle antenne esterne sono generalmente migliori di quelle delle antenne integrate. Le cuffie TWS sono progettate con antenne integrate a causa dei vincoli di volume e dei requisiti di portabilità. Le prestazioni sono relativamente simili ed è necessario considerare in modo completo una varietà di fattori per selezionare un'antenna adatta.
Il design dell'antenna Bluetooth dell'auricolare TWS influisce sulla qualità di trasmissione della comunicazione Bluetooth, che a sua volta influisce sull'effettiva esperienza dell'utente. La scelta delle antenne Bluetooth è influenzata da molti fattori come prestazioni, banda di frequenza, costo e spazio di utilizzo. Solo considerando le condizioni specifiche del prodotto e gli scenari di utilizzo, e scegliendo un'antenna adatta, è possibile ottenere le massime prestazioni del prodotto.
