A cosa bisogna prestare attenzione quando si saldano i pogo pin?
Come la maggior parte dei connettori, i pogo pin hanno un certo grado di resistenza al calore. I materiali standard dell'anima e della molla non possono sopportare il calore o un processo di rifusione dello stagno una tantum. Se hai intenzione di ripetere l'operazione, contattaci e ti aiuteremo a scegliere la sonda e il materiale che meglio soddisfa le tue esigenze, in modo da evitare problemi di follow-up.

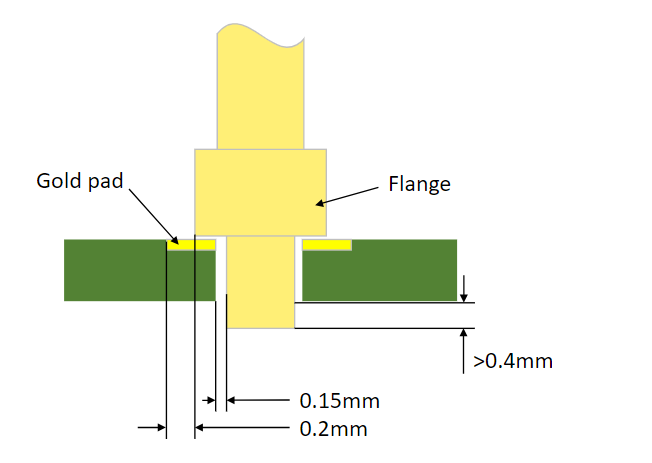

Come si progetta la dimensione di un circuito stampato (PCB) per un connettore pogo pin?
In generale, la distanza del raggio del circuito stampato dovrebbe essere riservata più di {{0}}.3 mm all'estremità del pogo pin, il raggio della superficie della pasta saldante dovrebbe essere riservata più di {{4} }.4 mm per l'anello convesso e la lunghezza dell'estremità della coda deve essere almeno 0,4 mm in più rispetto allo spessore del circuito stampato. Ma ovviamente, i dati di cui sopra dovrebbero essere basati su una tolleranza interna ragionevole e su una distanza minima tra i singoli aghi.
Come progettare le dimensioni del circuito flessibile (FPC) per i connettori pogo pin?
Non è molto diverso dal circuito generale. La più grande differenza è che dopo aver dedotto il circuito stampato flessibile, un ulteriore 0.1mm dovrebbe essere riservato alla coda del singolo ago.
Come dimensionare un circuito stampato (PBC) per la saldatura di connettori pogo pin?
Per la parte a contatto con la pasta saldante, è necessario riservare un raggio del pogo pin extra di 0,5 mm.
