Quali sono le tecniche di produzione di Spring Pogo Pin?

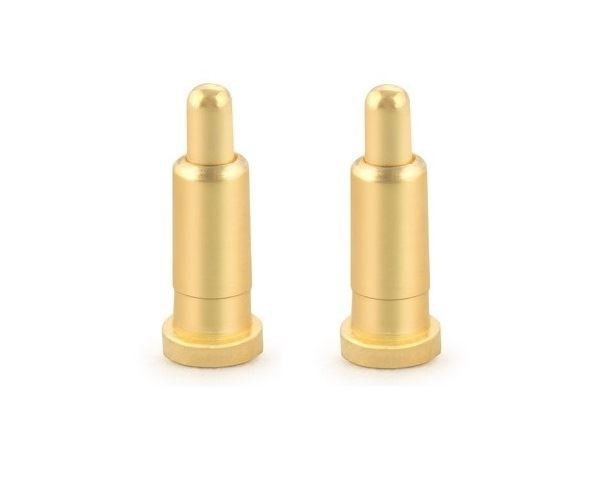

Il pin pogo è il componente principale dei connettori di precisione utilizzati nelle stazioni base o nei terminali di comunicazione, automobili, veicoli aerei senza equipaggio, industria, aerospaziale e altri campi. Sia i segnali che la corrente possono essere trasmessi attraverso il pin pogo. Con lo sviluppo della società, sempre più prodotti richiedono una trasmissione ad alta corrente, una ricarica rapida e persino alcuni prodotti hanno requisiti per la protezione dai fulmini, quindi l'attuale resistenza del ditale a molla sta diventando sempre più alta, quindi la sua tecnologia di produzione è Quali? Lascia che's dia un'occhiata insieme dopo.
Diverse tecniche di fabbricazione del ditale a molla esistente:
1. Ditale a molla a fondo piatto: l'ago di questa struttura è a fondo piatto, semplice da lavorare, a basso costo e la coassialità del tubo dell'ago è migliore, ma c'è un rischio maggiore che l'ago non entri in contatto con il tubo dell'ago e il rischio di interruzione di corrente e l'impedenza di contatto del prodotto è anche molto grande. I prodotti con questa struttura vengono generalmente utilizzati solo in occasioni in cui i requisiti del prodotto sono molto bassi e la corrente è molto ridotta. Ora le grandi aziende regolari non hanno adottato questo prodotto strutturato.
2. Ditale a molla smussato sezionale: l'ago di questa struttura è uno smusso sezionato, la lavorazione è complicata, il costo è elevato e la coassialità dell'ago e del tubo dell'ago è scarsa, ma l'ago del prodotto e il tubo dell'ago sono in buon contatto e anche l'impedenza di contatto è molto piccola. Il motivo principale è che la primavera è l'opposto. L'elasticità dell'ago ha una forza componente laterale, che rende l'ago e il tubo dell'ago stabili a contatto. Questa struttura è ampiamente utilizzata nelle fabbriche di ditali primaverili e viene utilizzata solo in situazioni di piccola e media corrente.
3. Ditale con molla a sfera in acciaio: l'ago di questa struttura ha una smussatura tagliata e sotto viene aggiunta una sfera d'acciaio. La struttura è complicata da elaborare, il costo è elevato, la coassialità dell'ago e del tubo dell'ago è scarsa e il tubo dell'ago occupa molto spazio, ma l'ago del prodotto e il tubo dell'ago sono in buon contatto e il anche l'impedenza di contatto è molto piccola. Il motivo principale è che la molla ha un lato rispetto all'elasticità dell'ago. La forza del componente nella direzione dell'ago rende stabile il contatto tra l'ago e il tubo dell'ago. La sfera d'acciaio aggiunge anche un canale di flusso di corrente. Questa struttura è ampiamente utilizzata nelle fabbriche di ditali primaverili, e viene utilizzata solo in situazioni in cui la corrente è media e grande.
4. Ditale della molla del manicotto interno: l'ago di questa struttura è uno smusso tagliato e sotto di esso viene aggiunto un manicotto interno. La struttura è complicata da elaborare, il costo è elevato e la coassialità del tubo dell'ago è scarsa e lo spazio occupato dal tubo dell'ago è inferiore a quello del tipo a sfera in acciaio, ma l'ago del prodotto e il tubo dell'ago sono in buon contatto con il tubo dell'ago e anche l'impedenza di contatto è molto piccola. Il motivo principale è la forza elastica della molla sull'ago. C'è una componente di forza laterale, che rende l'ago e il tubo dell'ago stabili a contatto. Il manicotto interno aggiunge anche un canale di flusso di corrente. Questa struttura è ampiamente utilizzata nelle fabbriche di ditali primaverili, e viene utilizzata solo in situazioni in cui la corrente è media e grande.
Il contenuto di cui sopra ti offre un'introduzione dettagliata alla tecnologia di produzione dei pin pogo, sperando di aiutarti a capire e comprendere questo aspetto.
