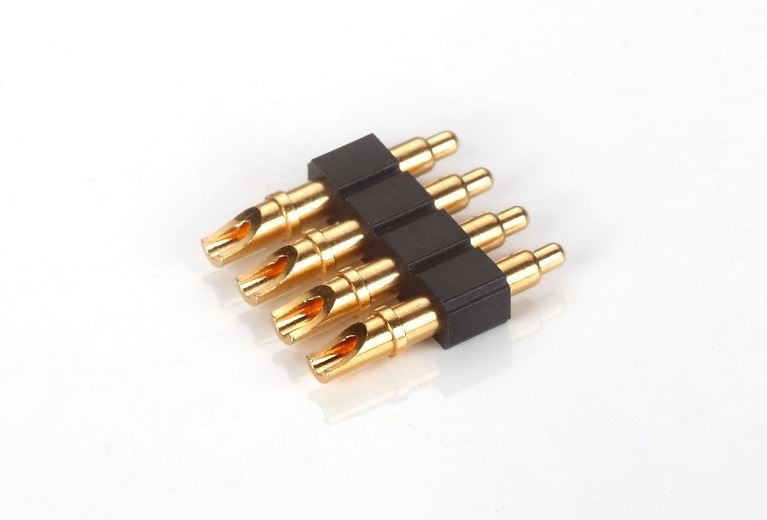

Abilità di saldatura del connettore femmina Pogo Pin
A causa delle piccole dimensioni del connettore femmina, i quattro pin dell'interfaccia del connettore pogo pin sono generalmente difficili da saldare e se la distanza tra i pin è troppo ravvicinata durante la saldatura, due di essi potrebbero essere inavvertitamente I pin sono saldati insieme. Di fronte a questa situazione, è possibile utilizzare il flusso per pulire i perni del giunto di saldatura prima della saldatura. Fare attenzione a non attaccare troppo flusso, perché è difficile da cancellare in seguito, e il ruolo del flusso non è solo quello di rendere la saldatura più liscia, ma anche di correggere l'effetto che la porta USB non è facile da spostare durante la saldatura.
Dopo aver applicato il flusso, utilizzare un saldatore per pulire lo stagno su ciascun giunto di saldatura. Lo scopo è impedire che lo stagno in eccesso provochi false saldature. A questo punto, sulla superficie del giunto di saldatura rimane solo un po' di stagno.
Quindi posizionare il connettore femmina pogo pin sul pad e posizionarlo delicatamente nella posizione di allineamento. Dopo averlo posizionato, premere leggermente il perno con un saldatore. Dopo pochi secondi, può essere saldato.
Quando si salda il connettore femmina del pin pogo, prestare attenzione alla forza operativa non essere troppo forte, per evitare di piegare facilmente i pin della presa femmina con la forza e le pastiglie mostreranno irregolarità, causando la femmina C'è falso saldatura o falsa saldatura durante la saldatura del sedile.
Si noti che dopo aver completato la saldatura finale, è necessario utilizzare un multimetro per misurare il diodo per verificare se la saldatura è buona. Ad esempio, se c'è un allentamento o una falsa saldatura dei pin e se si verifica un fenomeno, la saldatura deve essere ripetuta.
