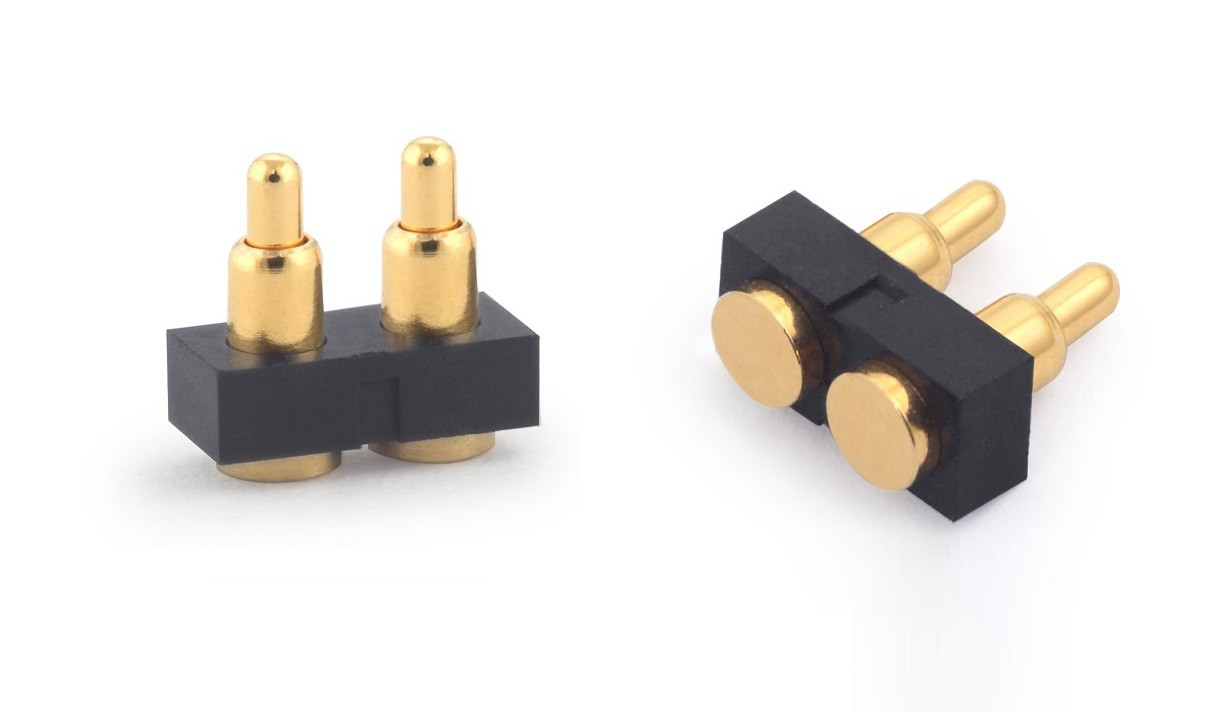

Il connettore pogopin è una rivoluzione tecnologica
Una rivoluzione nella tecnologia dei connettori pogo pin pogopin, poiché i circuiti analogici lasciano il posto ai circuiti digitali e i dispositivi elettronici passano dalle connessioni cablate alle connessioni wireless, anche il design dell'intero dispositivo si sta sviluppando da desktop a portatile. Man mano che i progetti si spostano verso la portabilità, la durata del sistema diventa estremamente importante.
I progettisti del sistema hanno iniziato a progettare e costruire moduli pre-testati, che vengono poi impilati o accoppiati alla cieca come tecnica di costruzione primaria. Ciò richiede dispositivi di interconnessione su scala nanometrica. I produttori dell'industria medica e persino militare/aerospaziale stanno spingendo i sistemi in questa direzione modulare per soddisfare le riduzioni di dimensioni, peso e corrente richieste per segnali complessi. Per affrontare queste sfide, i nuovi design dei connettori devono adattarsi a una combinazione di prestazioni elettriche e durata migliorate, riducendo al contempo le dimensioni e il peso dei sistemi di interconnessione.
Vantaggio di dimensioni e peso
Il miglioramento della lavorazione, delle attrezzature di stampaggio e dei materiali ha consentito ulteriori riduzioni delle dimensioni dei connettori nella costruzione. Sebbene le dimensioni e il peso di entrambi soddisfino MIL-PRF-83513, il connettore nanominiaturizzato a 21 posizioni pesa solo 0,4 g rispetto all'equivalente connettore miniaturizzato a forma di D che pesa 2,60 g. Inoltre, i connettori miniaturizzati a forma di D a 37 posizioni richiedono uno spazio 4 volte maggiore rispetto ai connettori per schede stampate o per montaggio su scheda a 37 posizioni.
Il design e la selezione dei materiali sono la chiave per una riduzione delle dimensioni di successo. Al centro del design ci sono i perni elastici. Un materiale in rame al berillio con speciali proprietà di ricottura a trazione è necessario per creare un'elevata forza di contatto, una bassa resistenza di contatto e mantenere le prestazioni per migliaia di cicli di accoppiamento. Le specifiche chiave per lo spessore, la lunghezza e la forma del rame al berillio garantiscono la lunga durata e le prestazioni a lungo termine dei pin dei connettori microminiaturizzati.
Il guscio isolante è per lo più polimero a cristalli liquidi stampato a iniezione, con alcuni modelli più vecchi che utilizzano solfuro di polifenilene. Quando la quotazione di 0,025 &; il passo si traduce in soli 10 ~ 11 mil di isolante tra i pin, questo tipo di isolamento ha ancora un'elevata ritenzione e un'elevata rigidità dielettrica. I corpi dei connettori PogoPin ad alta affidabilità possono essere utilizzati per plug-in e basse vibrazioni realizzati con materiali isolanti, ma la maggior parte delle applicazioni ad alta vibrazione e ad alto shock richiedono custodie metalliche.
Affidabilità duratura
La durata dipende da una buona progettazione dell'installazione. Forza e accelerazione sono fattori chiave per testare la resistenza dei connettori PogoPin in applicazioni difficili. Grazie alle ragionevoli staffe di montaggio, il connettore Nano-PogoPin può superare oltre 10000 G di vibrazioni e urti, come in condizioni di fuoco e lancio.
Connettore nano circolare
I connettori micro circolari (0,050" passo) sono grandi rispetto ai connettori PogoPin nano circolari. Quando dotato di pin e prese con 0,025" passo, nella stessa area circolare, utilizzare 4 volte più dispositivi di interconnessione. La maggior parte dei nuovi circuiti richiede meno di 1 A di corrente perché l'elaborazione digitale consente di utilizzare fili di calibro più piccolo nell'assieme di cavi per ospitare connettori nano circolari. Il peso e il diametro complessivi del sistema di interconnessione risultano così notevolmente ridotti. Un ulteriore vantaggio dei nanocavi è una maggiore flessibilità, poiché i cavi di diametro inferiore sono più facili da instradare in luoghi fortemente vincolati.
Esistono molti stili di connettori nano-circolari a seconda dell'applicazione, i connettori nano-circolari del tipo a guscio metallico sono i più durevoli, con un eccellente serracavo e un meccanismo di impugnatura. Sono dotati di 360 puntali per cavi schermati e sono sigillati per proteggere dall'ambiente l'impregnazione. Tipicamente, vengono utilizzati per collegare rilevatori, sensori e strumentazione remoti al pannello frontale del dispositivo. I connettori nano-circolari sono modellati o installati nello strumento dell'ingegnere di sistema's. Questo approccio consente di risparmiare la maggior parte dello spazio e consente al dispositivo o al rivelatore di disporre di un motore completo e di connettori meccanici.
