I punti principali della produzione di pogo pin a molla
Uno, molla a molla pogo pin
La molla del ditale a molla è costituita principalmente da rame al berillio, acciaio inossidabile e filo di acciaio per pianoforte. Vari materiali hanno le loro caratteristiche. Nel campo della progettazione delle molle, vanno fatte alcune considerazioni di base: temperatura di lavoro, impedenza ed elasticità. Quasi tutte le molle sono argentate. Per avere una migliore conduttività, viene utilizzato un trattamento placcato in oro. L'oro può migliorare meglio la conduttività elettrica e le elevate prestazioni termiche e prevenire l'ossidazione e la corrosione.
Due, tubo a molla pogo pin
Il tubo dell'ago del ditale a molla è una parte tornita in profondità. Generalmente, deve passare attraverso due passaggi di nichelatura e placcatura in oro quando viene galvanizzato. Lo spessore del trattamento del fondo in nichel è generalmente di 1~2 micron (40u=1 micron come al solito) e la doratura è uno strato di trattamento superficiale generale con uno spessore di 0,1~1,0 micron. Per tubi con foro cieco di diametro ridotto e relativamente lunghi, c'è una sfida durante la galvanica della parete interna. Generalmente, viene aperto un foro laterale all'estremità inferiore per far rifluire completamente la soluzione di placcatura nella parte inferiore del tubo per garantire che il fondo del tubo della parete interna possa depositare l'oro. Oppure informare direttamente il cliente del rapporto di base del progetto: lunghezza e diametro interno del tubo.
Tre, stantuffo con perno pogo a molla
L'albero dell'ago del ditale della molla è formato dalla tornitura e dalla fresatura di materiale di rame. È fondamentalmente placcato in oro, che è il metodo di trattamento preferito, e l'oro stesso ha un'eccellente conduttività e resistenza all'ossidazione. Inoltre, lo spessore della placcatura in oro influenzerà la vita dell'intero prodotto. In base a considerazioni di costo, verranno selezionati lo spessore del trattamento a base di nichel e la doratura. Naturalmente, ci sono alcune altre soluzioni galvaniche, come la rodiatura, il palladio e altri materiali nobili. Prodotti diversi avranno esigenze diverse.

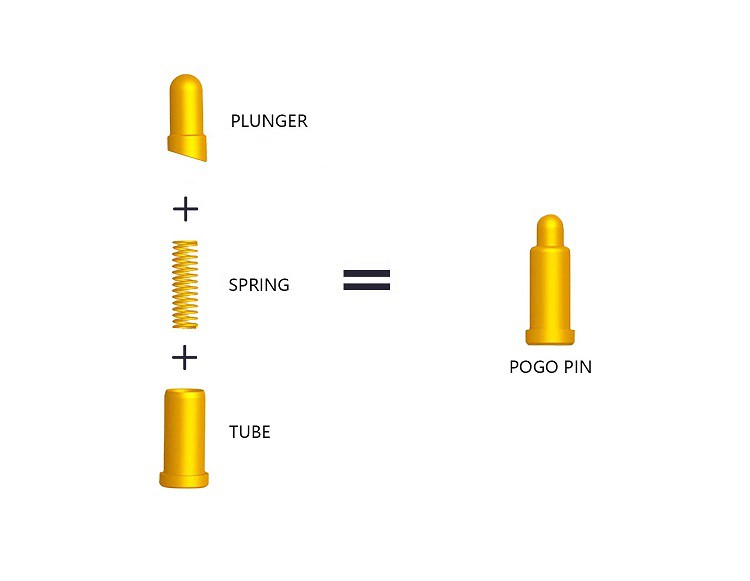

Quarto, gruppo ditale a molla
Dopo che un prodotto finito di un ditale a molla è stato prodotto, deve essere assemblato per formare un connettore del ditale a molla. I terminali dei connettori a ditale a molla sono generalmente realizzati in plastica.
