Pin Pogo per soluzioni di ricarica TWS
Rispetto ai normali auricolari cablati, gli auricolari Bluetooth sono più comodi da usare. Con il continuo aggiornamento della tecnologia, la qualità del suono degli auricolari Bluetooth è sempre più vicina a quella degli auricolari cablati; dall'Apple iPhone 7, il jack per auricolari da 3,5 mm è stato cancellato, il che è ancora più importante. Lo sviluppo delle cuffie Bluetooth.

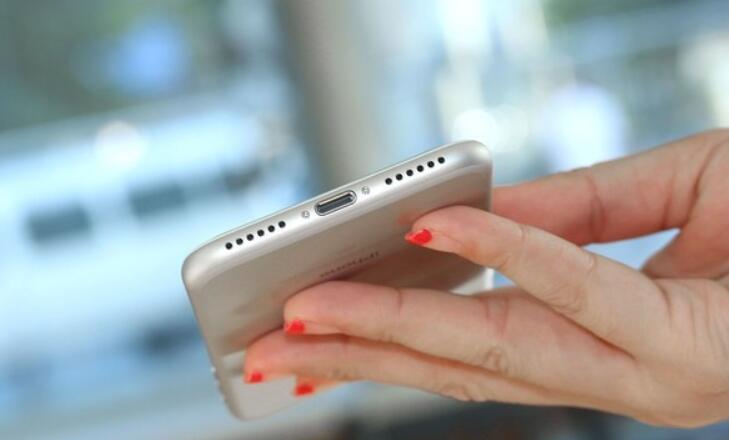

L'iPhone senza il tradizionale jack per cuffie da 3,5 mm
La differenza più ovvia tra gli auricolari Bluetooth e gli auricolari cablati tradizionali è che non c'è un cavo lungo per gli auricolari e i segnali audio vengono ricevuti tramite Bluetooth, quindi gli auricolari Bluetooth hanno circuiti e alimentatori indipendenti e possono essere caricati per l'uso quotidiano come telefono cellulare; oggi, vogliamo Questo articolo introduce i tipi di pogo pin utilizzati nel vano di ricarica dell'auricolare Bluetooth TWS (True Wireless Stereo).
Sulla scatola di ricarica degli auricolari TWS, abbiamo visto varie specifiche dei pin pogo (connettori pin pogo), inclusi 2Pin, 3Pin, 5Pin, ecc. L'uso dei pin pogo è regolare e il tutto è diviso in pin pogo 2Pin e pogo 3Pin spille. e più Pin. Allora, quali sono gli usi di così tanti pogo pin?
1. Soluzioni a 2 pin pogo pin:
Il design del pin pogo 2Pin è il più comune sul mercato e questo design può soddisfare le rigide esigenze di ricarica delle cuffie TWS. I due pin sono rispettivamente positivo e negativo e servono per trasferire l'alimentazione del vano batteria della scatola di ricarica TWS all'auricolare. In questo modo, se il TWS viene utilizzato come auricolare Bluetooth per le chiamate, un auricolare funziona e l'altro auricolare può essere inserito nel vano di ricarica per ricaricare; un tale ciclo di utilizzo può soddisfare le esigenze di durata della batteria ultra lunga.
In precedenza, i pin pogo a 2 pin non potevano tenere conto della comunicazione durante l'alimentazione. Pertanto, per aggiungere funzioni personalizzate, la fabbrica di auricolari TWS ha provato pin pogo 3 pin, pin pogo 5 pin e altri schemi di progettazione, che hanno anche portato un aumento del volume del prodotto e difficoltà di assemblaggio. È complicato e comporta un aumento dei costi.
2. Soluzione per pin pogo a 3 pin
Il design del ditale a molla 3Pin, oltre alla ricarica a 5V e alla messa a terra, aggiunge un pin per la tensione della batteria dell'auricolare, che viene utilizzato per misurare la potenza reale dell'auricolare.

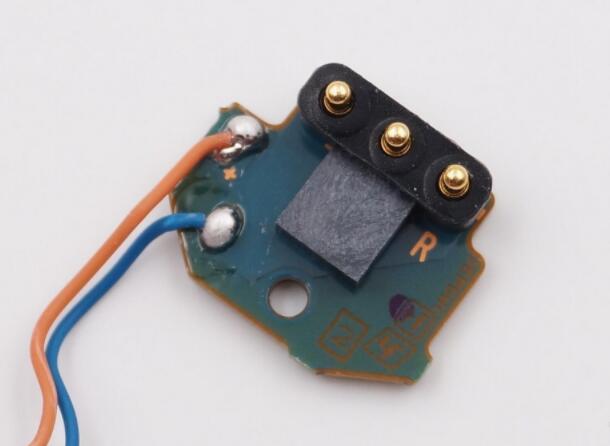

Pin di ricarica a 3 pin Pin di ricarica a 3 pin

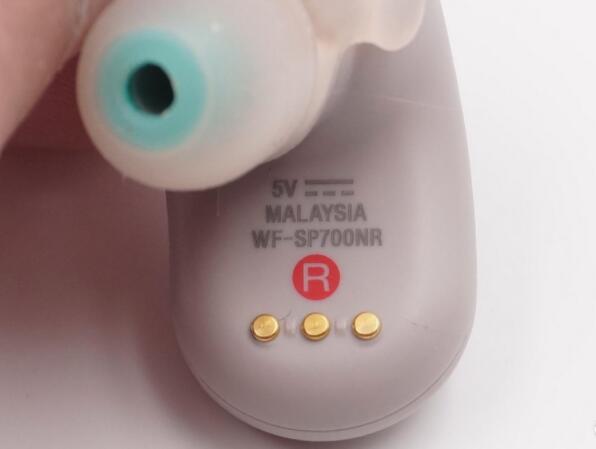

Auricolare Bluetooth TWS con pin di ricarica a 3 pin Auricolare Bluetooth TWS con pin di ricarica a 3 pin

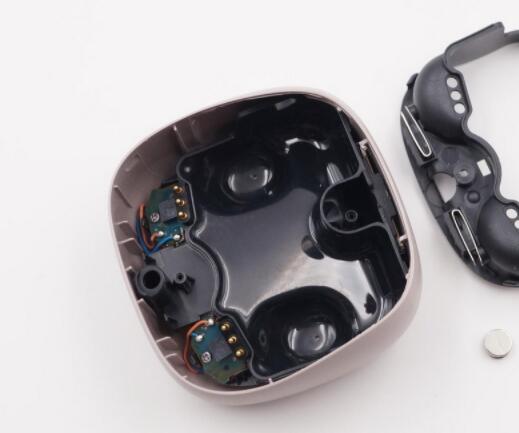

Pin di ricarica a 3 pin per custodia di ricarica per cuffie Bluetooth Pin di ricarica a 3 pin per custodia di ricarica per cuffie Bluetooth
3. Soluzione per pin pogo a 5 pin
Il design del ditale a molla 5Pin tiene conto dei due scopi di cui sopra e ha più funzioni.
Questo tipo di design può essere visto solo negli auricolari Bluetooth TWS di fascia alta, che sono relativamente rari. Può essere utilizzato per la trasmissione di dati nella memoria interna dell'auricolare, l'aggiornamento del firmware dell'auricolare, la comunicazione dei dati del protocollo e altre funzioni.
