Processo di progettazione e produzione di POGO PIN
Come scegliere un PIN POGO adatto
1. Un buon PIN POGO deve soddisfare i seguenti tre punti:
①Qualità affidabile
②Prestazioni stabili
③Soddisfare i requisiti.
Anche la consegna tempestiva degli ordini è molto importante. È meglio rivolgersi al produttore del connettore PIN POGO per indagare. La scala della fabbrica, le soluzioni di successo, le apparecchiature di elaborazione, la capacità di produzione e la capacità di ricerca e sviluppo influiscono direttamente sulla qualità del prodotto, sulla capacità di consegna e sul supporto tecnico. Zhongzhengtian presenta vantaggi nello schema di progettazione, nei costi di produzione di massa e nella capacità di consegna delle merci nel settore. Benvenuti amici a venire in fabbrica per la comunicazione.
POGO PIN segue tre, tre e quattro principi
L'1,40 percento dei problemi deriva da un progetto
Il design dell'estremità anteriore è irragionevole e l'estremità posteriore è inutile (ad esempio, l'ugello del ditale è più alto del piano di plastica, la spaziatura dell'ago del PIN è irregolare, ecc.).
Il 2,30 percento dei problemi deriva dalla comunicazione
Nella fase iniziale non era chiara la comunicazione dei vari requisiti tecnici, e non era chiaro l'uso effettivo del prodotto, che era anche uno dei motivi principali dei problemi frequenti (ad esempio ditale RF viene utilizzato come ditale della ricarica casella, l'altezza di lavoro effettiva non corrisponde al disegno, l'interasse non è confermato, ecc.). Comprendere i requisiti funzionali e l'ambito dell'applicazione del cliente e consigliare in modo più ragionevole le specifiche e i parametri del pin Pogo;
Il 3,30 percento dei problemi deriva dal processo
L'assemblaggio del prodotto prevede più procedure e il POGO PIN viene danneggiato irreversibilmente a causa di un funzionamento improprio nel processo di fabbricazione (ad esempio l'ugello è danneggiato, corpi estranei nel tubo, lancio di SMT, ecc.).

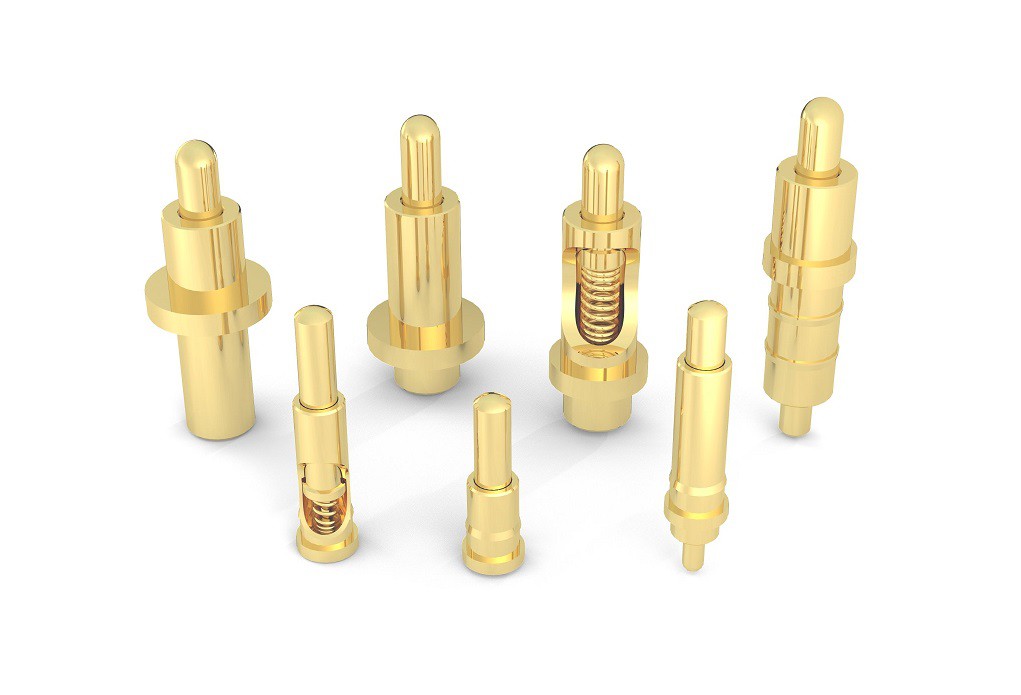

Introduzione di base di POGO PIN

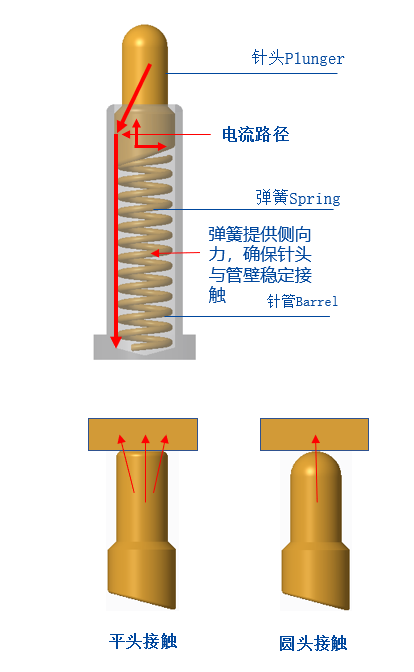

Perché POGO PIN ha una struttura smussata: La parte inferiore del pistone del Pogo Pin è solitamente una struttura smussata. La funzione della struttura smussata è quella di garantire che il Pogo Pin mantenga l'ago (Plunger) a contatto con la parete interna dell'ago (Tube) quando è in funzione in modo che la corrente lo attraversi principalmente. Ago (stantuffo) e ago (tubo) placcati in oro per garantire la stabilità e la bassa impedenza di Pogo Pin.
Perché POGO PIN utilizza una struttura a testa tonda? Poiché Pogo Pin è solitamente relativamente piccolo, l'elasticità richiesta non è così forte. Se viene utilizzato su un power bank o un'illuminazione, l'elasticità è di quattro o cinquecento grammi o anche di uno o due chilogrammi. Naturalmente, è meglio renderlo piatto. , La testa piatta ha un'ampia area di contatto e la sua forza è sufficiente per rompere lo strato di ossido sulla superficie di contatto per farlo entrare completamente in contatto. La maggior parte delle teste rotonde sono utilizzate su auricolari Bluetooth TWS e orologi da polso intelligenti. La forza elastica massima non supera i 150 grammi (la forza elastica del ditale della scatola di ricarica è compresa tra 20-35gf), e la forza elastica del contatto tra la superficie e la superficie verrà dispersa e il rame la colonna all'estremità delle cuffie non verrà interrotta. Lo strato di ossido non è sufficiente, con conseguente contatto insufficiente e scarso contatto. In questo momento, se viene utilizzata una struttura a testa tonda per stabilire un contatto punto-superficie, la forza elastica si accumula su un punto e il contatto sarà naturalmente molto più sufficiente.
Parametro di prestazione/parametro di prestazione
parametri di prestazione chiave
A. Tensione di lavoro: meno di 12 Volt CC
B. Corrente nominale: 1.0 Ampere/Pin
C. Temperatura di lavoro: da -40 gradi a 85 gradi .
D. Temperatura di conservazione: 25 gradi più /-3 gradi.
E. Umidità dell'ambiente di lavoro: dal 10 percento di umidità relativa al 90 percento di umidità relativa
F. Durata (vita): 10,000 cicli.

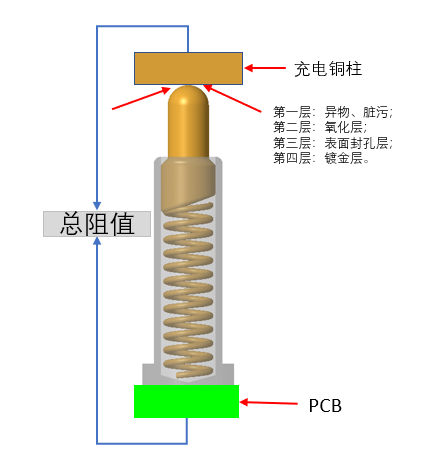

G. Impedenza di contatto: 200 mOhm max. @colpo di lavoro
(Durante la corsa di lavoro: 200 mOhm/Max)

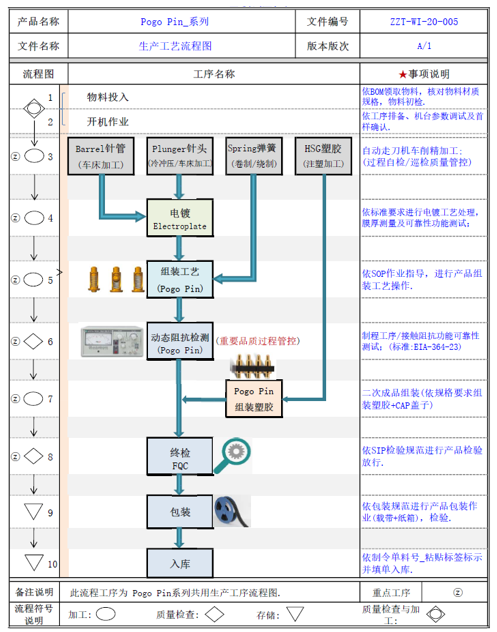

Processo di produzione/制造工艺
Metodo di assemblaggio del prodotto
Flusso del processo di galvanica
Quali parametri devono essere confermati nella progettazione front-end
① Confermare la distanza dalla scheda PCB alla superficie di contatto della colonna di rame sull'estremità dell'auricolare (ovvero l'altezza di lavoro del PIN POGO).
② Confermare la distanza dalla scheda PCB alla superficie in plastica della scatola di ricarica (ovvero, l'altezza massima del tubo dell'ago del POGO PIN, il tubo dell'ago non deve superare questa altezza).
③ Confermare la distanza tra il centro dell'ago PIN e il centro del cerchio
(Confermare le dimensioni del cappello quando si registra in seguito, per evitare interferenze durante l'applicazione di patch SMT).
④ Confermare la dimensione della scheda PCB e lo spazio sotto la scheda
(Ottimizzato e migliorato per POGO PIN).
PS: il diametro della scheda PCB è consigliato di 1,6 mm e si consiglia di trasformare il ditale in una struttura a scheda passante in modo che l'effetto sia migliore e abbia i seguenti vantaggi: ① La toppa è più solida; ② Lo spazio del tubo dell'ago è aumentato, l'ago è pre-premuto di più e il contatto è più sufficiente.
Perché il fondo dell'ago dovrebbe essere smussato: se è piatto, la corrente sarà condotta dalla molla, che ha requisiti elevati per la molla, e la molla è così sottile che è facile bruciarsi.
