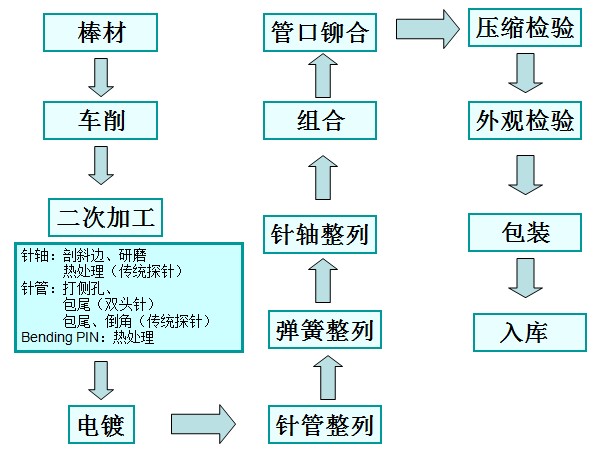

Processo di produzione del connettore Pogo Pin
Materiale stelo/tubo dell'ago:
La funzione principale del connettore è che il numero di volte in cui la conduzione del segnale e il collegamento e lo scollegamento sono elevati, quindi sono richieste anche la conduttività e l'elasticità (resistenza allo snervamento) del materiale.
1-1: Ottone (OTTONE): lega rame-zinco, la sua conduttività è buona, la conducibilità è di circa il 26% ~ 29% (IACS), secondo la proporzione di rame può essere divisa in C2680 (JIS) e C3604 , C3601 (trattamento termico richiesto)
1-2: Bronzo fosforoso (PHOSPHOR BRONZE): lega di rame-stagno, la sua conducibilità è peggiore dell'ottone, la conducibilità è di circa il 13 percento. Ma la sua elasticità e flessibilità sono buone
È adatto per tubi con processo di trafilatura e la sua classificazione può essere suddivisa in C5440, C5191 e C5210 in base al contenuto di stagno. Maggiore è il contenuto di stagno, peggiore è la conduttività e migliore è l'elasticità.
1-3: Leghe di rame trattate termicamente: ad esempio, il rame al berillio (LEGA DI BERILLIO) ha una buona conduttività elettrica ed elasticità, ma il suo prezzo è elevato.
Materiali utilizzati per Housing&Cap:
Fornire la struttura principale e l'isolamento del connettore e alloggiare il Pogo PIN al suo interno. Materiali utilizzati: le dimensioni, la forma e l'uso dei connettori sono molto diversi, quindi anche i tecnopolimeri utilizzati sono vari. Durante la progettazione dei connettori, la resistenza alla temperatura, la fluidità, la resistenza meccanica, le prestazioni elettriche, i requisiti di protezione ambientale e i costi devono essere considerati come fattori per scegliere i tecnopolimeri appropriati. I tecnopolimeri comunemente usati sono LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, ecc.
Poiché l'LCP stesso ha proprietà ignifughe, può raggiungere il livello UL94 V-0 senza l'aggiunta di ritardanti di fiamma, quindi l'LCP può soddisfare rapidamente i requisiti RoHS e senza alogeni. HTN, PA4T e PA9T sono materiali in nylon e devono essere aggiunti ritardanti di fiamma per ottenere la Classe V UL94 0, i produttori di HTN, PA4T e PA10T dichiarano che i materiali dei gradi pertinenti utilizzano materiali privi di alogeni ritardanti di fiamma.
