Requisiti di progettazione dell'estremità del connettore Pogo pin
Il connettore Pogo Pin è composto principalmente da 6 parti, vale a dire albero dell'ago, molla, perlina in ceramica, tubo dell'ago, plastica, cappuccio (i requisiti di installazione di base del cliente possono essere dotati di un cappuccio in plastica per proteggere l'albero dell'ago). Lascia che's dia un'occhiata ai requisiti di forma del terminale di contatto del connettore del pin pogo.
1. Requisiti di progettazione per la fine del contatto:

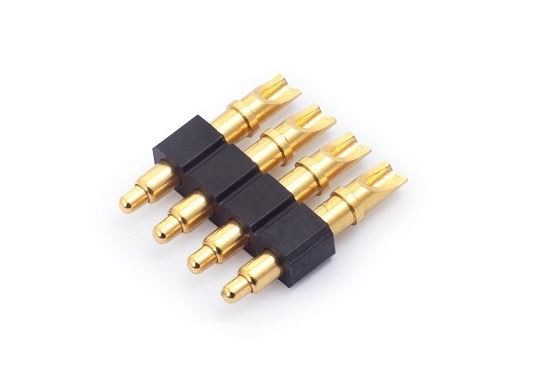

è un tipo di contatto non standard, progettato in base ai requisiti del cavo della macchina completa, confermare prima la dimensione dell'estremità del plug-in, il modulo di installazione del prodotto, la modalità di aspetto e le specifiche del cavo. Quando non è possibile determinare il cavo, il principio da seguire è progettare il foro di cablaggio in base al codice del contatto. Il foro di cablaggio può soddisfare i requisiti di cavi di grande diametro. Il rapporto tra il diametro del filo centrale del filo e il diametro interno della tazza di saldatura è solitamente 0,5-0,7; Quando si collega un filo, il principio di progettazione è che il diametro dell'anima del cavo e il foro di connessione del contatto sono appropriati e il rapporto tra il diametro dell'anima del filo e il diametro interno del foro di saldatura è solitamente 0,6-0,8.
2. Requisiti sul modulo di fine del contatto:
Nel connettore pogo pin, il contatto è una parte importante del connettore, che trasporta principalmente la trasmissione del segnale. Nella progettazione del connettore, il contatto è composto dall'estremità di accoppiamento e dall'estremità di coda. L'estremità di accoppiamento è solitamente composta da parti elastiche e parti rigide per garantire l'affidabilità del contatto tra la spina del connettore e la presa; la coda del contatto serve per realizzare la connessione via cavo tra l'apparecchiatura, l'interconnessione tra le schede stampate o il cavo e L'interconnessione tra le schede viene utilizzata per la connessione via cavo. L'estremità terminale del connettore ha un tipo di filo di saldatura, un tipo di filo di crimpatura e un tipo di perforazione dell'isolante (IDC, tipo di avvolgimento senza saldatura, utilizzato per schede stampate, contatti Le forme di terminazione includono saldatura diritta, saldatura a piegatura, montaggio superficiale e saldatura- tipo a pressione libera.
