Progettazione e requisiti dell'estremità del contatto del connettore Pogo pin

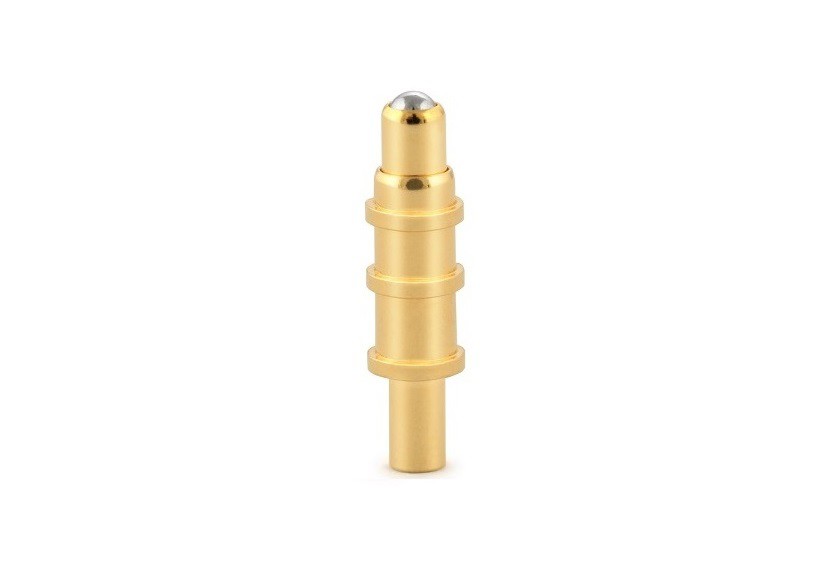

1. Requisiti di progettazione per il contatto finale
è un tipo di contatto non standard. È progettato in base ai requisiti del cavo dell'intera macchina. Innanzitutto, è necessario confermare la dimensione dell'estremità del plug-in, il metodo di installazione del prodotto, la forma dell'aspetto e le specifiche del cavo. Nel caso in cui sia difficile confermare il cavo, progettare il foro di cablaggio in base al numero di contatto. Il foro di cablaggio può soddisfare le esigenze di cavi di grandi dimensioni. Il rapporto tra il diametro dell'anima del filo e il diametro interno della coppa di saldatura è generalmente 0,5-0,7; Quando si collega un filo, il principio di progettazione è che il diametro dell'anima del cavo e il foro di connessione del contatto sono appropriati e il rapporto tra il diametro dell'anima del filo e il diametro interno del foro di saldatura è generalmente 0,6-0,8.
2. Requisiti sul modulo del contatto finale
Nel connettore pogo pin, il pezzo di contatto è una parte indispensabile del connettore e la sua funzione principale è quella di essere responsabile della trasmissione del segnale. Nel processo di progettazione del connettore, il contatto è formato dall'estremità di accoppiamento e dalla coda. La contropunta è generalmente composta da parti elastiche e parti rigide per garantire l'affidabilità del contatto tra la spina del connettore e la presa; l'estremità posteriore del contatto è responsabile del collegamento del cavo tra l'apparecchiatura, dell'interconnessione tra le schede stampate o L'interconnessione tra il cavo e la scheda viene utilizzata nel collegamento del cavo. L'estremità terminale del connettore può essere suddivisa in quattro tipi: tipo di filo di saldatura, tipo di filo di crimpatura, tipo di perforazione dell'isolante e tipo di avvolgimento senza saldatura; applicazione Sul circuito stampato, le forme di terminazione del contatto possono essere suddivise in quattro tipi: saldatura diritta, saldatura curva, montaggio superficiale e tipo a pressione senza saldatura.
