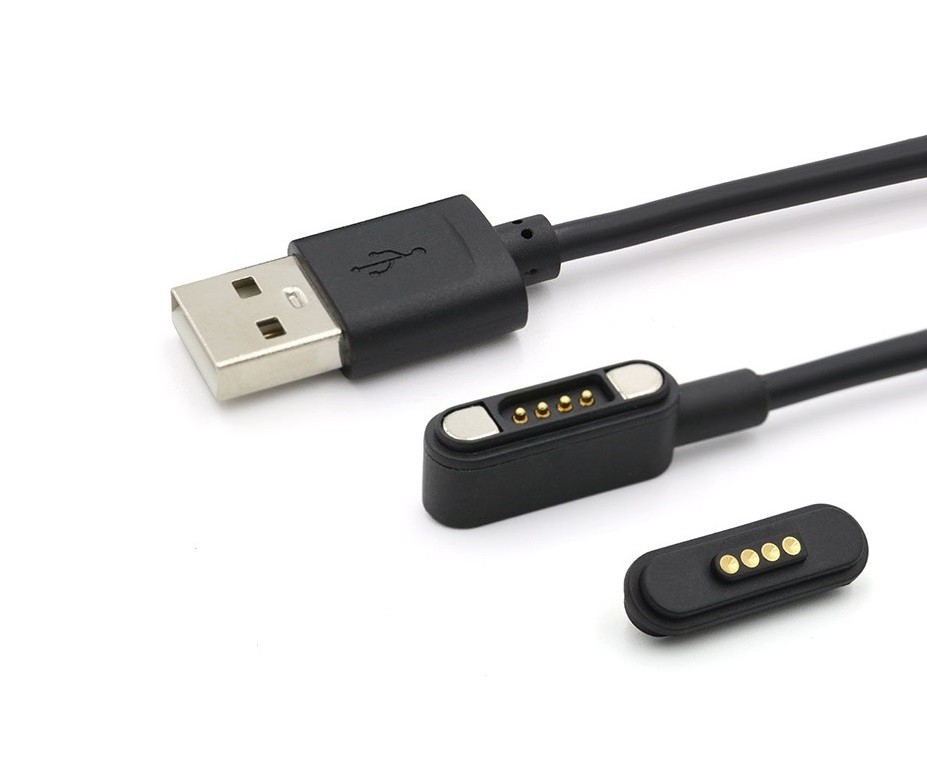

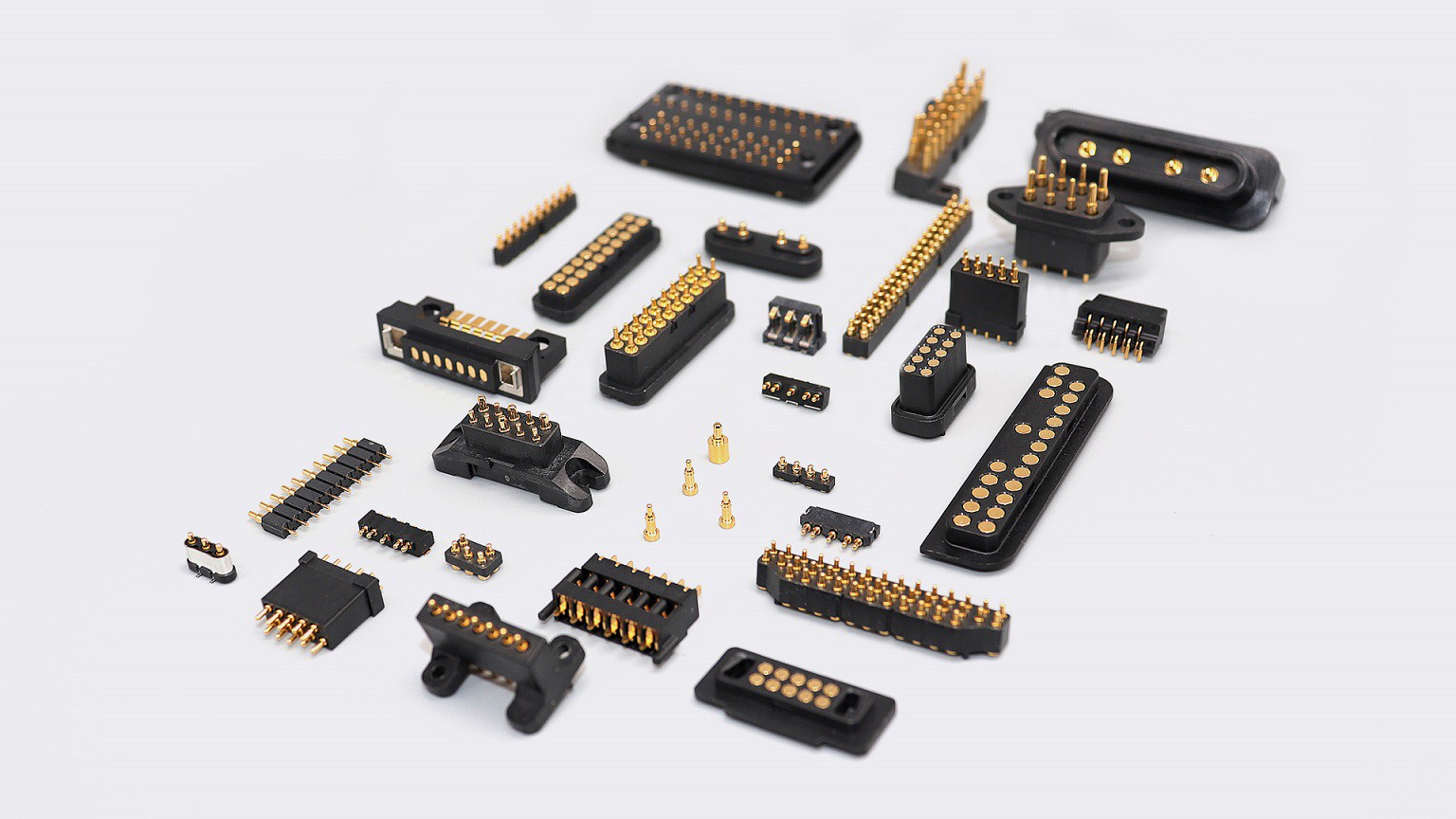

Come utilizzare il connettore rapido pogo pin?
Un connettore rapido è uno strumento utilizzato per il collegamento e il collegamento dei test di tenuta all'aria. Per migliorare l'efficienza della produzione, è necessario selezionare connettori rapidi con qualità affidabile e attrezzature di supporto complete. Pertanto, quando si sceglie un connettore rapido, è necessario considerare fattori quali il tipo di ugello di lavoro da collegare, il fluido di prova, la pressione di prova, la temperatura di prova e l'ambiente di prova. Pertanto, è necessario comprendere le caratteristiche funzionali dei connettori rapidi richiesti per garantire un elevato abbinamento delle apparecchiature.
Ad esempio, il connettore della nuova batteria a energia verifica principalmente questi due aspetti, uno è il test delle prestazioni di tenuta e l'altro è il test completo delle prestazioni della batteria. Quando si esegue il test di tenuta dell'involucro del pacco batteria, è necessario sigillare varie interfacce sull'involucro, come l'interfaccia della valvola antideflagrante, l'interfaccia del cavo, l'interfaccia ad alta tensione, ecc.
Il metodo di progettazione dei connettori rapidi è molto più complicato dei normali connettori. È necessario considerare attentamente solo il carico di corrente, la durata del ciclo di vita, la resistenza del relè esterno, gli standard delle prestazioni di sicurezza e altri fattori del connettore rapido. Quindi presta più attenzione alla scelta dei connettori rapidi, ci sono molti metodi di connessione. Per garantirne l'efficienza, la sicurezza e l'affidabilità del lavoro, dobbiamo comprendere i metodi di cablaggio di alcuni connettori rapidi.
Collegamento twistato di connettori rapidi
Torsione significa che i nuclei da collegare sono direttamente e strettamente attorcigliati insieme. Generalmente, i fili di rame sono per lo più collegati da trefoli e i fili di rame a trefolo singolo sono collegati direttamente.
①Quando si collegano fili di rame a filo singolo di piccola sezione, prima incrociare i fili centrali dei due fili a forma di X, quindi attorcigliarli 2 o 3 volte, quindi raddrizzare i due fili, quindi posizionare ciascun filo sull'altro filo centrale . Chiudi da 5 a 6 volte, quindi taglia il filo in eccesso.
②Quando si collegano fili di rame a filo singolo di grande sezione, riempire prima un filo con anima dello stesso diametro in corrispondenza della sovrapposizione dei due fili, quindi avvolgerlo saldamente con un filo di rame nudo con una sezione trasversale di circa 1,5 mm2 e il la lunghezza dell'avvolgimento è di circa il 10 percento del diametro del filo. volte, quindi ripiegare rispettivamente le estremità dei fili centrali dei fili di collegamento, quindi continuare ad avvolgere i fili di rame nudo su entrambe le estremità per 5-6 giri, quindi tagliare le estremità del filo in eccesso.
(3) Quando si collegano fili di rame singoli di diverse sezioni trasversali, avvolgere prima il filo centrale del filo sottile strettamente attorno al filo centrale del filo spesso per 5-6 giri, quindi piegare l'estremità del filo spesso indietro e premerlo strettamente sullo strato di avvolgimento, quindi continuare ad avvolgere il filo centrale del filo sottile da 3 a 4 giri e tagliare le estremità del filo in eccesso.
Connessioni in derivazione per connettori rapidi
Avvolgere saldamente l'estremità del filo del nucleo di diramazione attorno al filo del nucleo principale per 5-8 giri e tagliare l'estremità in eccesso per realizzare la connessione del ramo a forma di T di un singolo filo di rame. Per fili con anima con sezioni trasversali più piccole, legare l'estremità del filo con anima del ramo con un nodo di avvolgimento sul filo con anima principale e tagliare il filo in eccesso dopo aver avvolto da 5 a 8 giri.
Collegamento in cortocircuito del connettore rapido
Il cortocircuito della connessione può rendere il cablaggio del connettore più veloce, premere direttamente con le pinze e può anche essere isolato per prevenire efficacemente uno scarso contatto. Il dado di cortocircuito può anche cortocircuitare i fili, attorcigliare i due fili insieme e quindi avvitarli con il dado di cortocircuito, anch'esso molto fermo.
I tre precedenti sono i metodi di cablaggio più comunemente usati. Per dire quale metodo di cablaggio è il più veloce nel connettore, è necessario tagliare direttamente il filo, attorcigliare i due fili da collegare direttamente insieme e quindi sigillare con nastro isolante. Tuttavia, questo approccio è troppo violento, il che può causare scarsi contatti e influenzare facilmente il lavoro di produzione. Oltre a ciò, puoi anche saldare direttamente i due fili con un saldatore, che è più sicuro.
