Come fare il contatto a molla?
Il contatto a molla esistente è composto principalmente da un perno di contatto superiore, un perno di contatto inferiore e una molla. Il perno di contatto superiore e il perno di contatto inferiore sono assemblati per essere scorrevoli su e giù, e il perno di contatto superiore e il perno di contatto inferiore sono supportati elasticamente dalla molla. . Pertanto, attraverso la forza elastica della molla, il pin di contatto superiore viene pressurizzato contro il terminale dell'IC e il pin di contatto inferiore viene pressurizzato contro il PCB per ottenere il contatto elettrico.
Questo contatto a molla ha la funzione di collegare elettricamente i terminali del PCB e dell'IC ed è il componente principale della presa utilizzata per testare l'IC. I contatti a molla esistenti sono difficili da minimizzare il diametro esterno della molla. Per creare un contatto a molla con un diametro esterno di 0,2 mm, il diametro del filo della molla e la forma e le dimensioni dei perni di contatto superiore e inferiore diventeranno estremamente piccoli. È difficile da elaborare e assemblare al livello tecnico attuale. Pertanto, nella produzione di massa e Ci sono difficoltà nella qualità e ci sono limitazioni nella struttura dei contatti per passi estremamente piccoli che sono troppo costosi. Il pin Pogo è un tipo di hardware che conduce corrente e trasmette segnali. Molti amici lo chiamano anche pin di segnale. Può realizzare la potenza della funzione di conduzione. La maggior parte di essi è in contatto con la parete di rame attraverso l'ago del perno pogo obliquamente al di sotto e la molla del ditale del perno pogo sopporta una piccola quantità di gravità, quindi è necessario che la parete interna del manicotto di rame sia liscia. Il perno Pogo ha le caratteristiche di anticorrosione, elevata stabilità e lunga durata.
Quindi qual è la composizione del pogo pin prodotto dal produttore?

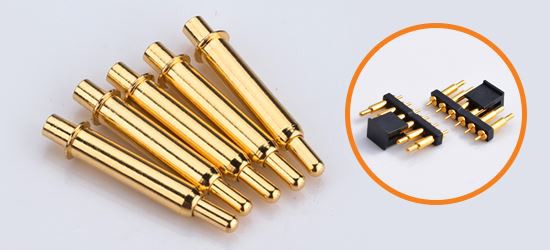

l'ago del perno pogo è composto principalmente da albero dell'ago, molla, tubo dell'ago tre parti allineate, utilizzando lo strumento di precisione di rivettatura, rivettando e precaricando la sonda a molla, la sua struttura interna è una struttura a molla di precisione. Durante il processo di produzione, i produttori di pogo pin renderanno la sua superficie placcata in oro, che può migliorare meglio la sua funzione anticorrosione, le prestazioni meccaniche, le prestazioni elettriche e così via. La punta dell'ago ha aghi affilati, aghi ad artiglio, aghi rotondi, aghi a coltello e così via. A causa della sua struttura speciale e precisa, è ampiamente utilizzato nei connettori di precisione, che possono ridurre in larga misura il peso e l'aspetto del connettore e rendere i dispositivi intelligenti più raffinati e belli.
I pin Pogo possono ora essere utilizzati in molti settori. Con l'uso diffuso di dispositivi elettronici, in particolare la divulgazione di dispositivi terminali mobili, molti prodotti non possono lasciare i pin pogo. Ad esempio, l'antenna utilizzata per ricevere il segnale all'interno del telefono cellulare verrà applicata ad esso come dispositivo di trasmissione del segnale del telefono cellulare. I suoi vantaggi sono una forte capacità anti-interferenza e una bassa induttanza. Oltre al pin pogo utilizzato nei telefoni cellulari, può essere visto su molti dispositivi indossabili, come smartwatch, braccialetti intelligenti, scarpe intelligenti, localizzatori, auricolari Bluetooth e solo zaini per la scuola. Inoltre, il pogo pin è anche ampiamente utilizzato in case intelligenti, apparecchiature mediche, apparecchiature industriali, droni, robot intelligenti, navigazione per auto, comunicazioni militari, aerospaziale e altri campi scientifici e tecnologici.
