Come garantire l'affidabilità della connessione interna dei prodotti elettronici?
I prodotti elettronici come smartphone, dispositivi portatili e dispositivi indossabili stanno gradualmente diventando popolari in Cina e anche la frequenza di utilizzo dei connettori a ditale a molla scheda-scheda a passo stretto è aumentata. Come consumatori, la ricerca di un'esperienza di prodotto interessante è una domanda senza fine e i prodotti più leggeri e sottili sono diventati più alla moda. Tuttavia, per i produttori di connettori a ditale a molla, come garantire l'affidabilità delle connessioni interne dei prodotti elettronici è diventato un problema.

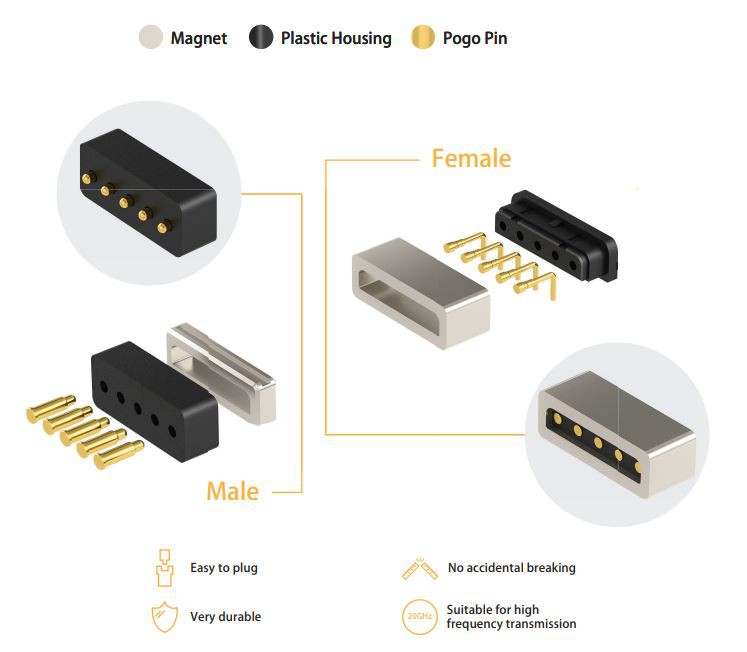

In generale, il connettore pogo pin viene utilizzato per collegare due PCB o PCB e FPC per realizzare la connessione meccanica ed elettrica. La sua caratteristica è che i connettori maschio e femmina del ditale a molla pogo pin sono accoppiati, quindi il ditale a molla Il corpo in plastica e il terminale del connettore pogo pin hanno requisiti di corrispondenza rigorosi.
Connessione flessibile, facile da installare, facile da smontare.
Gli attuali board-to-board sono tutti di altezza ultra bassa per ridurre lo spessore della fusoliera. L'altezza della combinazione del connettore a molla scheda-scheda più corta del mondo attuale' è di 0,6 mm. Ridurre al minimo lo spessore del prodotto svolge il ruolo di connessione, e questo ha portato sul mercato sempre più telefoni cellulari ultrasottili.
La struttura di contatto ha una forte resistenza ambientale, non solo flessibile ma anche una"connessione solida" con elevata affidabilità di contatto. Per migliorare la forza combinata della presa e della spina, viene selezionato un semplice blocco nella parte metallica fissa e nella parte di contatto. Il meccanismo della fibbia non solo migliora la forza combinata, ma fornisce anche una sensazione più plug-in e pull-out durante il bloccaggio. E alcuni produttori forniscono una struttura a doppio contatto per migliorare l'affidabilità dei contatti. Anche il passo dei perni è diventato sempre più stretto. L'attuale telefono cellulare ha principalmente un passo di 0,4 mm. Al momento, Panasonic, JAE e altri produttori hanno sviluppato un passo di 0,35 mm, che dovrebbe essere il connettore a ditale a molla scheda-scheda più stretto del settore finora. Il passo di 0,35 mm è attualmente utilizzato principalmente nei telefoni cellulari Apple e nei modelli domestici di fascia alta. La sua applicazione sarà la direzione di sviluppo negli ultimi anni. Ha il volume più piccolo, la massima precisione, prestazioni elevate e altri vantaggi, ma ha requisiti per patch e altre tecnologie di supporto. È anche più alto. Questo è il problema più importante che molti produttori di connettori pogo pin con ditale a molla devono risolvere, altrimenti il tasso di rendimento sarà molto basso.
Per soddisfare i requisiti del processo SMT, l'area di saldatura terminale dell'intero prodotto è strettamente necessaria per avere una buona complanarità. Lo standard del settore è solitamente 0,10 mm (max), altrimenti causerà una scarsa saldatura con il PCB e influenzerà l'uso del prodotto. Influenza.
Il connettore pogo pin a molla ultrasottile scheda-scheda presenta nuovi requisiti per il processo di galvanica. Per i prodotti con un'altezza di 0,6 mm e un singolo prodotto con un'altezza inferiore a 0,4 mm, come garantire che lo spessore della placcatura in oro e l'effetto stagno del prodotto' non salgano? Questo è il problema più critico nella miniaturizzazione dei connettori a redancia. La pratica comune dell'industria attuale è quella di rimuovere lo strato placcato in oro tramite laser per bloccare il percorso di saldatura, in modo da risolvere il problema di non arrampicarsi sullo stagno. Tuttavia, questa tecnologia ha degli svantaggi, cioè sbucciare l'oro. Allo stesso tempo, il laser danneggerà lo strato di nichelatura, in modo che il rame venga esposto all'aria, causando corrosione e ruggine.
