Come scegliere correttamente il pin pogo di prova
Chiunque abbia mai eseguito misurazioni e test sa che i dati accurati dipendono dalle capacità di progettazione e misurazione dello strumento di test. Ma poche persone sanno che la qualità del design, il processo di produzione, la compatibilità e le specifiche prestazionali delle linee di test e dei connettori sono importanti quanto gli strumenti di test. Successivamente, ci concentreremo sui cinque criteri specifici per la corretta selezione dei cavi di prova e dei perni a molla.
Innanzitutto, la sicurezza:
Analogamente ai requisiti di alimentazione, i puntali e i pin pogo dello strumento devono soddisfare severi requisiti di sicurezza a causa del contatto diretto con tensioni elevate, in particolare in linea con i requisiti internazionali di tensione e categoria IEC1010, ovvero CATI, CAT II, CAT III o CATIV . Altri requisiti di IEC1010 riguardano anche test transitori, tensione di tenuta dielettrica o test per verificare che il prodotto abbia un isolamento sufficiente e soddisfi i requisiti di corrente, spazio elettrico, ditale della molla metallica esposta e resistenza agli urti. Aghi per test di buona qualità, insieme a importanti dispositivi di protezione individuale come guanti e protezione per gli occhi, fanno parte delle misure di protezione individuale definite nello standard NFPA70E.
Secondo, robustezza e durata:
I puntali e i connettori di alta qualità non subiranno un degrado delle prestazioni a causa dell'attrito quotidiano come tirare, premere e forare. Entrambe le estremità della linea di prova dovrebbero avere guaine antistress ben progettate. Il ditale della molla di prova dovrebbe essere un metallo temprato in grado di resistere a connessioni ripetute e in grado di trasmettere ogni volta dati accurati.
Rispetto ai materiali economici, il filo di rame al berillio stagnato a più fili appositamente fabbricato può fornire flessibilità, durata a lungo termine, eccellente conduttività e precisione. Altri fattori includono la qualità della saldatura interna del pin pogo e del connettore e l'intervallo di temperatura del materiale.
Terzo, prestazioni e indicatori di progettazione:
È molto importante che il design del ditale della molla di prova e della clip di prova sia comodo o meno. Una superficie di presa comoda e facile da afferrare aiuta a tenere saldamente l'ago in mano e un robusto morsetto a molla garantisce una connessione stabile. La connessione dovrebbe essere semplice e le parti corrispondenti dovrebbero essere in grado di scorrere insieme senza sforzo senza stress. I contatti sui connettori di alta qualità dovrebbero essere connettori in ottone lavorato nichelato o dorato, non solo in ottone fuso. L'uso di contatti placcati in oro fornisce precisione e resistenza all'ossidazione, fornendo così una connessione duratura, sicura e affidabile.
L'indice di progettazione della linea di prova e del ditale a molla dovrebbe essere coerente con lo strumento di prova corrispondente. Se l'indice è inferiore allo strumento di prova, il valore reale dello strumento sarà notevolmente ridotto. Ad esempio, la larghezza di banda dell'oscilloscopio è 100 M e la larghezza di banda dell'ago dell'oscilloscopio corrispondente è solo 50 M, quindi l'oscilloscopio diventa 50 M.
Quarto, applicazioni ad alte prestazioni:

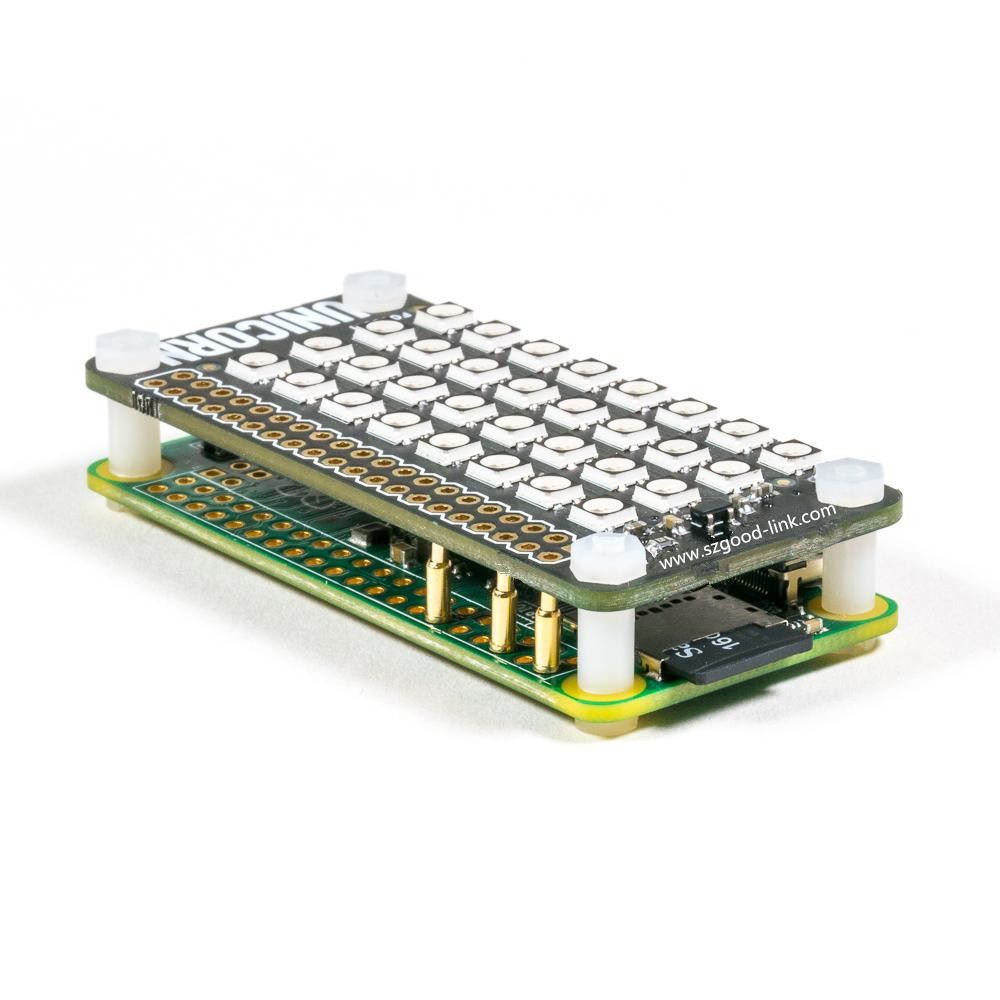

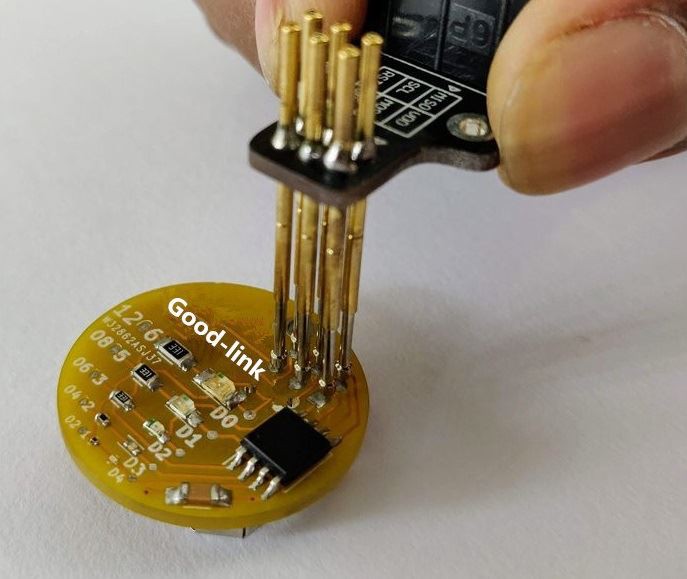

Da un perno pogo caricato a molla e un ago sottile e leggero per test di circuiti elettronici a un perno pogo affilato in acciaio inossidabile e un ago robusto adatto per l'uso industriale, il design dell'ago ora tiene conto delle esigenze di diverse applicazioni. Ad esempio, gli aghi a punta singola sono la forma più comune di aghi. La maggior parte dei misuratori fornisce una linea di prova a punto singolo, che è molto utile per un'ampia gamma di applicazioni di prova. Un ditale a molla affilato è uno strumento migliore per misurare punti di contatto molto piccoli su circuiti stampati ad alta densità. Anche se si danneggiano facilmente, i perni pogo di solito possono essere riaffilati perché non hanno una placcatura.

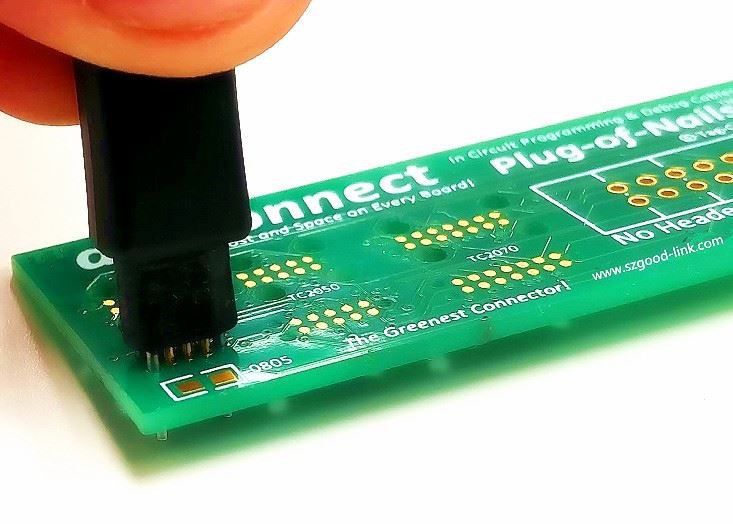

L'ago con redancia a molla retrattile è collegato ad un filo di acciaio inossidabile dal diametro molto sottile. Fatta eccezione per l'estremità dell'ago, l'intero filo è ricoperto da uno strato isolante per evitare che un contatto accidentale provochi un corto circuito e danneggi il chip. Il ditale a molla con pinza a gancio è adatto per mantenere la connessione in posizione, il che è conveniente per l'operazione a mani libere. Utilizzare clip di prova di diverse dimensioni per testare facilmente i chip IC. Le clip di test IC sono strumenti ideali per sondare più pin su un chip IC. Sono molto adatti per trovare uno dei tanti fili di chip. Gli aghi SMD possono essere utilizzati per test a punto fisso su schede a montaggio superficiale (SMD). Questo tipo di test richiede l'uso di un ditale a molla molto sottile e affilato per i punti di contatto su circuiti stampati molto piccoli, come i mini morsetti di prova MINI GRIP-XB/100. Il morsetto micro SMD è progettato per bloccare i pin a passo fine sul chip SMD. Il cavo adattatore BNC (breve patch cord con fili piccoli) semplifica l'installazione del connettore RF dalla scheda a circuito stampato per il test del segnale...
Quinto, connettore di connessione della linea di prova:
In base agli standard, alla sicurezza e alle esigenze effettive, il connettore della linea di prova ha varie applicazioni e spine e prese standard. Ad esempio, l'oscilloscopio ha un connettore BNC, il multimetro ha un connettore a banana da 4 mm e l'analizzatore di spettro ha un connettore di tipo N, ecc. Applicazioni diverse hanno connettori diversi. Per adattarsi tra loro, sono apparsi sul mercato vari adattatori (accoppiamento). Adattatore), adattatori (adattatori), cavi adattatori, cavi di collegamento, cavi di derivazione, ecc.
Per riassumere, sono i cinque criteri specifici per la corretta selezione delle linee di test e dei pogo pin che abbiamo descritto oggi. Secondo questi cinque punti, tutti hanno anche una comprensione più profonda dei pin pogo.
