Cavo connettore di ricarica ad alta corrente 15A-30A
Requisiti tecnici strutturali:
1. I connettori includono prese maschio, femmina e maschio. Il tipo di connettore è 2P e la spaziatura dei pin di riferimento è 4,2 mm;
2. La struttura esterna della testa maschio comprende 4 fori per le viti. I requisiti di dimensione sono mostrati nella figura sottostante. Il cavo maschio supporta la saldatura di filo di silicone 18# AWG:
3. L'estremità della testa femminile è progettata per essere ricoperta di gomma e la lunghezza della parte posteriore della testa gommata non supera i 5 mm.
Il cavo femmina supporta la saldatura del filo di silicone 18#AWG;

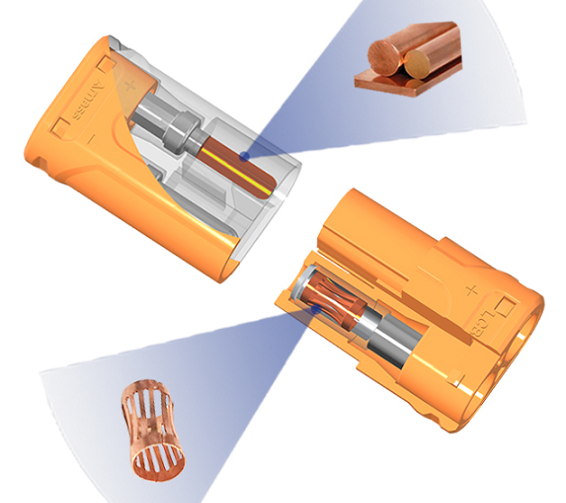

1. Testa femmina 2. Testa maschio 3. Sede testa maschio 4. Struttura di inserimento antiritorno corrispondente alle teste maschio e femmina, e marcata sul guscio in plastica plus
5. La dimensione del guscio in plastica della sede maschio è come mostrato nella figura e il tipo di perno supporta anche la saldatura del filo di silicone 18 # AWG;
6. La gamma richiesta di forza di inserimento: forza di estrazione 1~2kg, forza di inserimento 2~4kg;
Lunghezza totale Inferiore o uguale a 20 mm Requisiti tecnici elettrici:
1. Corrente continua 12~15A, corrente istantanea 25~30A;
2. Utilizzare una tensione inferiore o uguale a 250 V, resistere a una tensione maggiore o uguale a 1500 V;
3. Resistenza di contatto Inferiore o uguale a 0.8mΩ, resistenza di isolamento Maggiore o uguale a 500MΩ;
4. La superficie delle parti in rame è placcata in oro 2U e la durata è superiore a 1000 volte;
5. Supporta il calibro del filo fino a 18 # AWG;
6. Intervallo di resistenza alla temperatura -25~120 gradi;
7. Grado ignifugo UL94-VO, conforme a RoHS;
Maschio φ1,4 Rame 6,2 Femmina Filo silicone Sede maschio 8,4
