Fattori considerati quando si progetta il perno Spring Pogo

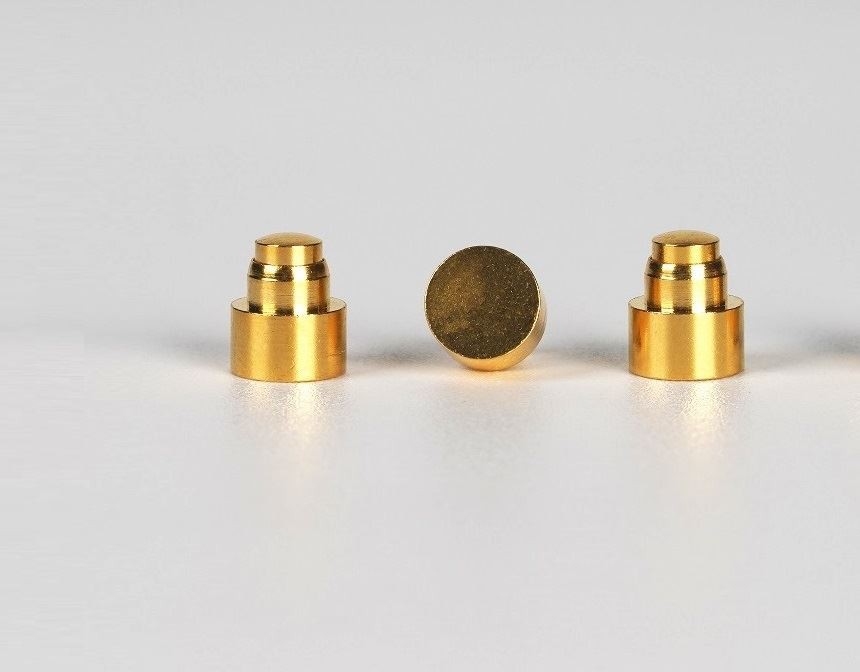

Il pin Pogo è un connettore di precisione utilizzato nei telefoni cellulari e in altri prodotti elettronici. È ampiamente utilizzato nelle apparecchiature a semiconduttore per il collegamento.
Ci sono aspetti diversi a seconda delle diverse applicazioni, ma nel complesso c'è una struttura a molla di precisione all'interno del perno pogo. La superficie del prodotto è generalmente placcata in oro e anche la molla dovrebbe essere placcata in oro quando è richiesto il processo.
ThePogo pin realizza l'eccitazione o la conduzione e la maggior parte di essa entra in contatto con la parete di rame attraverso il lato inferiore obliquo e la molla ne sopporta una piccola quantità, quindi è necessario che la parete interna del manicotto di rame sia liscia. Le caratteristiche elettriche troveranno attivamente il percorso con la più piccola resistenza per condurre la corrente. Ad esempio, se la fabbrica POGOPIN ha una superficie non smussata, ma un fondo piatto, la maggior parte della corrente verrà condotta attraverso la molla e i requisiti per la molla saranno molto elevati.
Primo, resistenza di contatto a bassa tensione
La tensione e la corrente di alimentazione non modificano le dimensioni della superficie fisica di contatto e l'ossido e la pellicola della superficie di contatto. Per valutare la resistenza di contatto del sistema di contatti, la corrente massima di prova è 100 mA e la tensione massima a circuito aperto è 20 mV.
In secondo luogo, resistenza di isolamento
Quando viene fornito un potenziale in corrente continua tra punti di contatto adiacenti o tra metalli più vicini ai punti di contatto, viene rilevata la resistenza del materiale isolante.
Terzo, resistere alla tensione
La tensione può resistere quando la tensione del sistema aumenta improvvisamente o il connettore viene improvvisamente danneggiato in modo sicuro a causa della commutazione.
Quarto, forza positiva
Il sistema di contatto viene utilizzato normalmente, il punto di contatto sopporta la pressione perpendicolarmente alla superficie di contatto e il punto di lavoro del connettore pogo pin è maggiore di 60 gf.
Quinto, durata
Poiché la superficie di contatto si consumerà durante l'inserimento e la rimozione, l'usura ridurrà le prestazioni meccaniche ed elettriche del connettore. Nell'ambiente di impostazione, il connettore viene inserito e rimosso un ciclo alla volta e il connettore pogo pin può sopportare un ciclo di inserimento relativamente piccolo. Il numero di volte in cui viene valutata la durabilità del connettore's. Il connettore pogo pin può resistere alla velocità del ciclo di inserimento e rimozione fino a decine di migliaia di volte.
Sesto, vibrazione
Valutare l'influenza di piccoli cambiamenti nella superficie di contatto causati da forze meccaniche sulle caratteristiche elettriche del sistema di contatto. Il connettore pogo pin ha una frequenza di vibrazione di 10~500HZ per 15 minuti, un'ampiezza di 1.2mm, l'interruzione di corrente non supera 1μsec e l'impedenza di contatto è <>
Settimo, shock meccanico
Rileva l'integrità meccanica ed elettrica del connettore. Quando il dispositivo connettore agisce sul dispositivo elettronico, potrebbe subire urti durante la movimentazione, il trasporto, ecc.
Ottavo, shock termico
Quando il connettore pogo pin è esposto a temperature estremamente elevate e basse, rileva resistenza o incontra condizioni relativamente cattive durante lo stoccaggio, il trasporto e l'uso.
Nono, la durata della temperatura
In caso di esposizione a un ambiente ad alta temperatura in cui le proprietà meccaniche falliscono a causa delle variazioni di temperatura, valutare l'impatto dell'ambiente sulla stabilità elettrica. L'elevata temperatura causerà l'ossidazione dei contatti e ridurrà la forza positiva del terminale, con conseguente diminuzione delle prestazioni elettriche.
Decimo, ciclo di temperatura e umidità
Valutare l'impatto di questo ambiente sulla stabilità elettrica del sistema di contatti in un ambiente esposto a temperature elevate, umidità e guasti meccanici. Questi effetti includono l'ossidazione accelerata della superficie di contatto mediante ossidazione e ossidazione del metallo di particelle minute tra la superficie di contatto e lo strato sottostante.
Infine, nel processo di progettazione del ditale a molla pogo pin, dobbiamo anche prestare attenzione all'uso della tecnologia. Il cosiddetto uso della tecnologia è quello di consentirle di soddisfare i requisiti dell'automazione dell'epoca, in particolare le macchine per l'imballaggio utilizzate in alcune linee di produzione. I requisiti per questo aspetto sono più elevati. Alcuni produttori sono precisi perché non hanno migliorato la loro tecnologia. , Alla fine, è difficile avere un buon vantaggio in termini di prestazioni. Pertanto, nel processo di produzione di questo tipo di apparecchiature, c'è anche la necessità di migliori applicazioni tecnologiche. Sebbene molti produttori abbiano una forza scientifica e tecnologica, a causa della forza di progettazione insufficiente, alla fine non esiste un prodotto migliore.
