Il concetto di progettazione di base,Design dello stantuffo eAltezza di lavoro di Pogo Pin
Il concetto di progettazione di base del Pogo Pin (connettore a molla):
Le caratteristiche elettriche troveranno attivamente il percorso con la minor resistenza per condurre la corrente, la condizione migliore
La corrente verrà condotta dallo stelo dell'ago alla parete del tubo esterno e quindi al PCB. In questo momento, il valore di resistenza è il più piccolo.
Il design di base dello stantuffo del Pogo Pin (connettore a molla):
Coda diagonale
Il design Bias Tail è il più comune ed economico da produrre con un buon equilibrio tra prestazioni, prezzo e dimensioni. Questo design può garantire un'impedenza inferiore stabile.
Vantaggio: resistenza bassa e stabile
Trapano posteriore
Il trapano posteriore viene solitamente utilizzato in un ambiente con connettori piccoli, come auricolari wireless, smartphone o piccoli dispositivi IoT. le dimensioni ridotte possono soddisfare i requisiti di elasticità dei clienti perché la lunghezza della molla di questo design può superare la lunghezza del tubo dell'ago. In alcuni casi in cui lo spazio è limitato.
Disegno del cono
Questo tipo di design è la scelta migliore per il connettore con elevati requisiti di concentricità perché la molla può essere impostata al meglio direttamente sul perno di coda conico dell'asse del perno. la coda affusolata sul fondo dell'asse del perno è posizionata all'interno della molla, per diminuire la vibrazione dell'asse del perno. Vantaggio: tornitura facile, poca inclinazione, basso costo.
Disegno della palla
Il design della sfera è l'opzione migliore per ambienti difficili come macchine pesanti, ricarica e applicazioni mediche, il contatto è più stabile e l'alta corrente è importante.
Vantaggio: resistenza stabile, può passare attraverso l'alta corrente

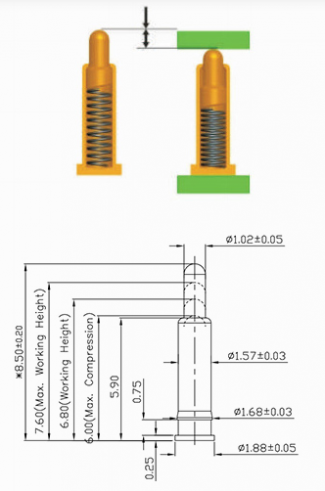

L'altezza di lavoro di base del Pogo Pin (connettore a molla):
Generalmente, la quantità di compressione durante il funzionamento è 2/3 della corsa totale, se la quantità di compressione è sufficiente, la forza positiva è troppo bassa quindi l'impedenza non è stabile.
L'utilizzo di un pogo pin all'altezza di lavoro aumenterà notevolmente la durata e le prestazioni del connettore.
La piastra di contatto della batteria o il dito d'oro che collega il pogo pin devono essere privi di sporcizia, ossidazione, ecc.
Si prega di limitare l'uso all'interno della gamma di specifiche indicate nel disegno.
