7 caratteristiche dell'utilizzo di Pogo Pin

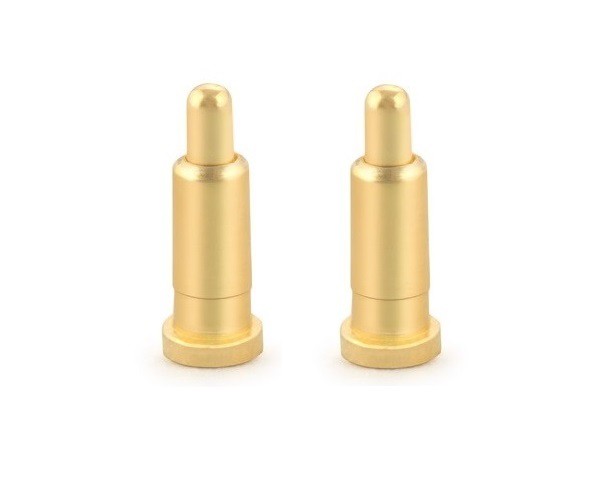

I connettori caricati con pin pogo (noti anche come connettori Pogo Pin) stanno gradualmente diventando popolari e utilizzati nei prodotti dei principali produttori noti. Ad esempio Apple e Microsoft.
Sull'origine di Pogo Pin
Come i 7 motivi citati nel titolo, quanto segue spiega brevemente l'origine del pogo pin. I connettori sono generalmente utilizzati da più di 50 anni. Gli ingegneri con maggiore anzianità all'inizio non raccomandavano i pogo pin. Ritenevano che l'uso dei pogo pin fosse instabile, a bassa corrente, sensibile a qualsiasi vibrazione e non adatto ad altre apparecchiature di trasmissione dati.
Poiché l'industria dei test sui semiconduttori è esplosa negli ultimi anni, le prestazioni dei pin di prova caricati a molla sono migliorate in modo significativo. In risposta allo sviluppo tecnologico, è necessario ridurre al minimo le dimensioni del prodotto. Per soddisfare le specifiche del connettore, i pin di prova del processo dei semiconduttori vengono applicati ai connettori pogo pin. Il pogo pin creato dalla sonda centrale è quasi inferiore a 2 mm e inferiore a 0,1 mm è raro.
Ti chiedi perché i connettori pogo pin sono così popolari in questi giorni?
Perché è applicabile a molte applicazioni? lascia che ti dica!
1. Costo relativamente più basso
La maggior parte dei connettori utilizza un processo di stampaggio, in cui la lamiera metallica viene realizzata nella forma appropriata utilizzando moduli. Fai clic su questo video per conoscere il processo!
Al contrario, i pogo pin utilizzano un processo di tornitura per girare rapidamente il calcio metallico senza raschiare ulteriormente le estremità. La differenza tra i due processi è il costo di produzione dei moduli. I moduli possono costare fino a $5,000, e questi sono ovviamente inclusi nel costo e sono uno dei fattori che influenzano il prezzo del prodotto. Il costo è calcolato come segue:
Prezzo del connettore più costo/quantità del modulo=prezzo finale per connettore unitario
0.4 USD più 3500 USD/10.000=0.75 USD
Soprattutto per un piccolo numero di connettori che devono essere personalizzati, i connettori caricati a molla sono l'alternativa più efficiente. Nell'esempio illustrato, lo spread può aumentare fino all'80%.
2. Migliora l'esperienza dell'utente
I connettori caricati a molla sono molto convenienti e nei prodotti Apple siamo abbastanza sicuri che sia così. Quando ho usato per la prima volta il caricatore magnetico del tablet Apple, ero piuttosto confuso. Finché è vicino al notebook, il caricabatterie sarà collegato direttamente al computer, che è molto comodo da usare ed è un design intelligente.
Una volta che questi prodotti vengono leggermente migliorati, possono creare risultati impressionanti per i consumatori e attrarre più clienti fedeli al marchio. I pin Pogo migliorano l'esperienza del cliente, in particolare, utilizzando un utilizzo automatizzato e coerente.
3. Più adatto per l'uso in piccole dimensioni

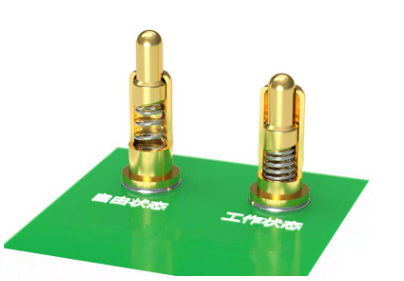

La maggior parte dei connettori sono stabili ma relativamente ingombranti, altrimenti sono piccoli ma si danneggiano facilmente. Tuttavia, il connettore a molla combina i due vantaggi di cui sopra e le dimensioni sono estremamente ridotte, ma può sopportare 1,000,000 volte di utilizzo. Quando la molla elicoidale è uniformemente compressa, la molla aumenta la pressione alla curva. Grazie allo speciale design della molla interna, può mantenere un piccolo I vantaggi di dimensioni e stabilità.
4. L'opzione con la vita utile più lunga
I connettori che portano i pogo pin sono estremamente durevoli. A differenza di altri connettori, quando i pogo pin vengono premuti verticalmente, tutti i componenti possono ridurre una certa quantità di usura su ciascun componente durante il processo di pressatura. Il problema è che quando il connettore viene inserito, ci saranno graffi su entrambi i lati, che distruggeranno il rivestimento superficiale, ridurranno la capacità di carico di corrente e influiranno seriamente sulla maggiore forza richiesta per utilizzare il connettore plug-in. Tuttavia, quando i componenti del perno pogo sfregano, senza influenzare in modo incrociato lo stelo dell'ago e il tubo dell'ago, l'ingegnere limiterà e specificherà la forza di attrito generata internamente.
5. Alta tolleranza di tolleranza
Il connettore pogo pin offre uno spazio di viaggio maggiore rispetto alla struttura interna del connettore generale e offre a ingegneri e utenti un elevato grado di libertà durante l'utilizzo del connettore e l'errore di produzione non causerà troppi problemi. Ad esempio, nel caso della partnership con lo smartphone G6 di LG, si è verificato un problema con un sensore di impronte digitali malfunzionante sul retro del telefono. Quando l'utente tocca il sensore di impronte digitali, il piccolo connettore a molla piatta all'interno del telefono cellulare si ritrasmette al sistema di telefonia mobile. Nelle zone calde, il guscio posteriore in plastica si espanderà per separare la giunzione dal connettore. Utilizzare pogo pin per evitare la connessione Corsa eccessiva prodotta dal dispositivo durante l'uso, con conseguenti danni.
6. Facile da montare

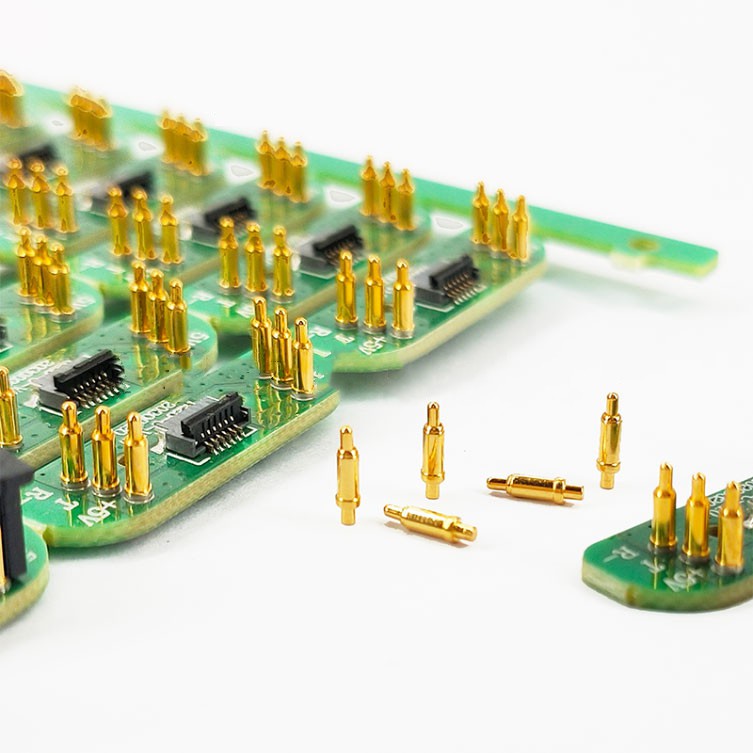

Il modo in cui gli ingegneri assemblano è la considerazione principale nella progettazione. La produzione di connettori generici richiede processi aggiuntivi e costi elevati, mentre l'utilizzo di pogo pin per le connessioni scheda-scheda non richiede rifiniture speciali.
Nel processo di assemblaggio con elevata flessibilità, i componenti possono essere assemblati rapidamente, motivo per cui i pogo pin sono la scelta migliore. Forniamo anche pogo pin con funzione a vite, che consente agli ingegneri di combinare le funzioni di installazione e connessione.
7. Fornire corrente costante
Infine, il pogo pin fornisce una corrente inimmaginabilmente stabile e può essere assemblato indipendentemente con una forza e un design speciali della molla. Quando la forza elastica viene aumentata, l'estrusione dello stelo dell'ago all'interno del tubo dell'ago sarà più stabile e avrà una migliore conduttività elettrica.
Il design del pogo pin ad alta corrente può rendere la corrente più stabile. Se si verifica un'interruzione momentanea, il flusso di corrente attraverso la molla brucerà la molla e alla fine causerà il guasto dell'ago. Pertanto, aumentando il numero di punti di contatto tra lo stelo dell'ago e il tubo dell'ago, si riduce la possibilità di interruzione istantanea.
